¿Qué normas técnicas regulan el cableado estructurado?
Las principales referencias son ANSI/TIA-568, 569, 606 y 607, junto con ISO/IEC 11801; IEEE 802.3 establece los requisitos de Ethernet. Skyred las considera al especificar, probar y documentar el cableado de una empresa.
Las normas de cableado definen cómo diseñar, instalar, identificar y probar una red física. Cada referencia cubre aspectos distintos: desempeño de los enlaces, espacios, administración o puesta a tierra.
Para reconocer sus componentes y requisitos, consulta la guía sobre identificación y especificaciones del cableado estructurado. La elección depende del inmueble, los servicios y los requisitos del proyecto.
Skyred resume
- ANSI/TIA-568, 569, 606 y 607 cubren aspectos distintos del cableado, como componentes, rutas, administración y puesta a tierra.
- En México, revisa las normas NMX aplicables y confirma la edición vigente antes de especificar el proyecto.
- Diseña el cableado horizontal y vertical según las distancias, los equipos y el crecimiento previsto; el cobre y la fibra responden a necesidades distintas.
- Solicita pruebas de certificación, planos, etiquetas y reportes para facilitar el diagnóstico y el mantenimiento de la red.
4 normas y estándares de cableado estructurado
ANSI/TIA-568 aborda el desempeño del cableado y sus componentes; ANSI/TIA-569, las rutas y espacios; ANSI/TIA-606, la identificación y administración; y ANSI/TIA-607, la puesta a tierra y unión equipotencial.
Estas referencias suelen llamarse “TIA/EIA” en documentos antiguos, pero conviene especificar el nombre y la edición aplica
Qué cubre cada norma
Pega esta sección después de “4 normas y estándares de cableado estructurado” y antes de “ISO/IEC 11801 e IEEE 802.3”. Reemplaza el párrafo actual que enumera esas normas para evitar repetir la explicación.
- ANSI/TIA-568: establece requisitos para el cableado y sus componentes.
- ANSI/TIA-569: aborda las rutas y los espacios de telecomunicaciones.
- ANSI/TIA-606: organiza la identificación y administración de la infraestructura.
- ANSI/TIA-607: trata la unión equipotencial y la puesta a tierra.
Estas normas se complementan, pero no son intercambiables. Por ejemplo, cumplir con los requisitos del cableado no sustituye el diseño de las rutas ni el etiquetado.
Cómo verificar la edición aplicable
Antes de especificar materiales, registra el código completo de cada norma, su edición y las adendas aplicables. Confirma esos datos en las fuentes oficiales y revisa si el contrato o la autoridad local exige requisitos adicionales.
Así evitas basar el proyecto en referencias históricas o asumir que una norma internacional sustituye automáticamente los requisitos mexicanos.
Con estas inserciones, el artículo gana detalle normativo sin repetir la lista de estándares. También conviene añadir el nombre y la revisión de un especialista técnico de Skyred, junto con enlaces a las fuentes consultadas, para respaldar las afirmaciones sobre certificación y cumplimiento.
ISO/IEC 11801 e IEEE 802.3
ISO/IEC 11801 define requisitos generales para sistemas de cableado en instalaciones de usuarios y contempla entornos como edificios industriales y centros de datos. La familia cuenta con una enmienda publicada en 2025, por lo que se debe confirmar qué edición aplica.
IEEE 802.3 especifica Ethernet; ayuda a definir las velocidades que deben soportar los equipos, pero no reemplaza las normas de diseño físico.
Normas para residencias y campus
Una oficina pequeña puede requerir una distribución sencilla; un campus necesita conectar edificios y cuartos de equipos mediante enlaces troncales. Una planta industrial también puede necesitar materiales adecuados para las condiciones del sitio. El diseño debe considerar las necesidades actuales y el crecimiento previsto.
Normas de cableado estructurado en México
En México existen normas NMX relacionadas con el cableado, como NMX-I-11801-1-NYCE-2020 para requisitos generales y NMX-I-11801-3-NYCE-2020 para instalaciones industriales. La NMX-I-14763-2-NYCE-2017 trata sobre planeación e instalación.
El responsable debe confirmar la vigencia y aplicabilidad de cada documento.
Normas de cableado de red y requisitos del proyecto
Las normas y estándares sirven como base técnica, pero el proyecto también debe cumplir los requisitos aplicables al inmueble, la instalación eléctrica y la protección contra incendios. En una licitación, especificar las referencias y sus ediciones permite comparar propuestas con el mismo alcance.
¿Cómo se aplican estas normas en una empresa?
El proceso comienza con un levantamiento del sitio. El equipo identifica puestos, cámaras, lectores de acceso, rutas y planes de crecimiento. Así, una empresa puede abrir una sucursal con los puntos de red listos desde el primer día.
Cableado horizontal, backbone y espacios

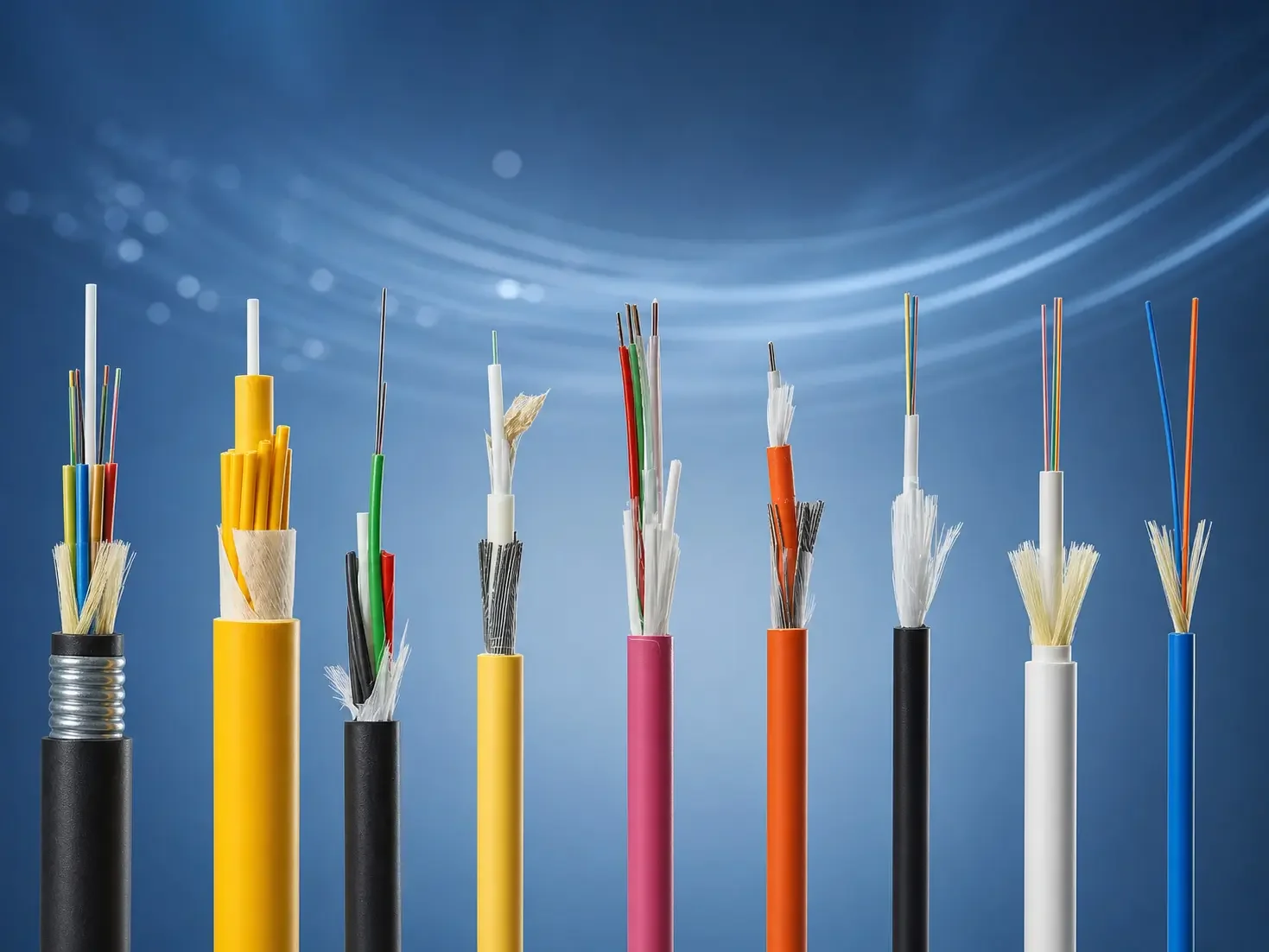

El cableado horizontal conecta las tomas de las áreas de trabajo con el armario o cuarto de telecomunicaciones. El backbone enlaza esos cuartos entre pisos o edificios y puede utilizar cobre o fibra, según las distancias y los requisitos del proyecto.
Los espacios incluyen las áreas de trabajo, los cuartos de telecomunicaciones, el cuarto de equipos y la entrada de servicios. Las canalizaciones, como charolas, ductos y tuberías, conectan esos puntos y protegen los cables. Su capacidad debe permitir el tendido, el mantenimiento y futuras ampliaciones.
Rutas, cuartos y puesta a tierra
Las rutas deben proteger los cables de golpes, humedad, calor y daños durante el mantenimiento. Los cuartos de equipos necesitan espacio, ventilación, energía y acceso adecuados. La puesta a tierra debe coordinarse con el diseño eléctrico, y los equipos críticos pueden requerir respaldo eléctrico.
Etiquetado, pruebas y certificación
Cada enlace debe llevar una etiqueta que coincida con los planos y el registro de puertos. La certificación comprueba que el cableado cumple con el rendimiento de la categoría y configuración especificadas; una prueba de continuidad por sí sola no lo confirma.
En cobre, el certificador puede medir longitud, mapa de hilos, pérdidas de señal y diafonía. En fibra, puede verificar polaridad y pérdida óptica. El reporte debe incluir el identificador del enlace y el resultado de cada prueba, para localizar fallas y confirmar que la instalación cumple los criterios de aceptación.
¿Qué debe documentar la instalación?
La documentación permite que otro técnico entienda la instalación sin depender de una sola persona. También agiliza auditorías, ampliaciones y diagnósticos. La entrega debe incluir planos, etiquetas, memoria de instalación y reportes de prueba.
Planos, etiquetas y reportes de prueba
Los documentos deben mostrar rutas, puntos, racks y conexiones. En proyectos con CCTV y control de acceso, también deben identificar las conexiones de cámaras, lectores y equipos relacionados. Si ocurre un incidente en patio o bodega, estos registros ayudan a verificar qué equipos existen y dónde están conectados.
Ediciones consultadas y fuentes oficiales
La memoria del proyecto debe indicar las normas consultadas y sus ediciones. El responsable puede verificar su estatus en los catálogos oficiales de normalización y en las publicaciones de cada organismo. Esto evita basarse en documentos desactualizados o borradores.
¿Qué revisar al elegir un proveedor?
Pregunta quién realizará las pruebas, qué documentos recibirás y cómo se contemplarán futuras ampliaciones. Skyred trabaja como integrador de infraestructura de red y seguridad física y coordina la certificación y documentación según el alcance acordado. Consulta los servicios de cableado estructurado..
Si tienes fallas intermitentes, un rack sin identificar o una apertura próxima, solicita un levantamiento de sitio. Agenda una visita con SkyRed para definir los puntos, las pruebas y los documentos que necesita tu proyecto.
