¿Cómo es por dentro el cable coaxial?
Para entender qué es un cable coaxial, piensa en un cable formado por capas. Tiene dos conductores concéntricos: uno está en el centro y otro lo rodea. Ambos comparten el mismo eje y quedan separados por un material que evita el contacto eléctrico.
Las partes del cable coaxial cumplen tareas distintas, pero trabajan juntas. El núcleo conduce la señal y el aislamiento mantiene la separación entre los conductores. El blindaje ayuda a reducir las interferencias y la cubierta protege el conjunto.
| Orden desde el centro | Parte | Función |
|---|---|---|
| 1 | Núcleo | Conducir la señal |
| 2 | Dieléctrico | Separar los conductores |
| 3 | Blindaje | Reducir interferencias y servir de retorno |
| 4 | Cubierta | Proteger el cable |

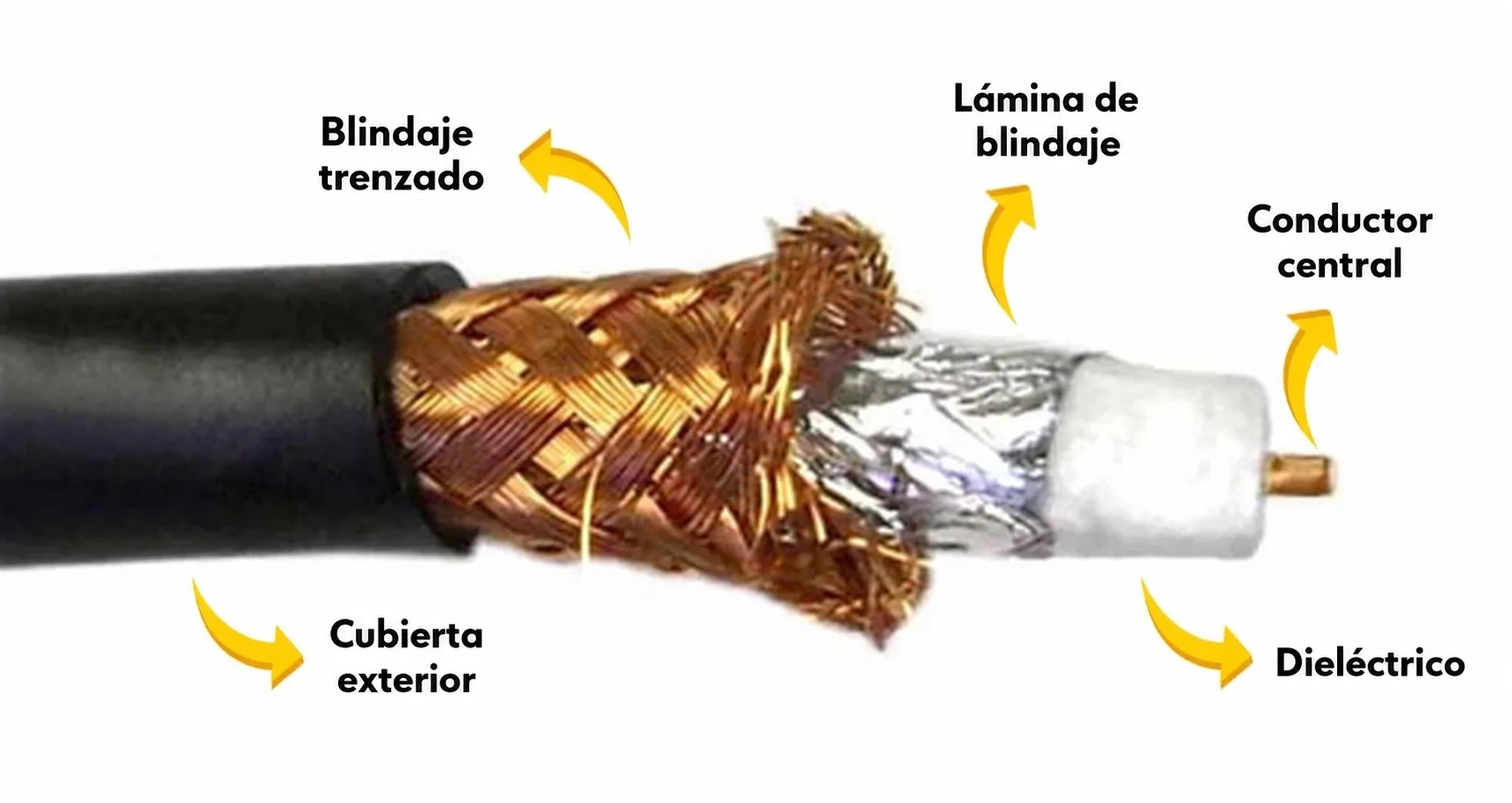

Conductor central o núcleo
El conductor central puede ser un núcleo de cobre o un metal recubierto de cobre. Algunos modelos usan un solo hilo de cobre y otros llevan varios hilos. El material y el tamaño influyen en las pérdidas de señal y en la flexibilidad del cable.
Aislante dieléctrico
La capa aislante dieléctrica rodea el núcleo y lo separa del conductor exterior. También mantiene una distancia constante entre ambas piezas. Si el cable se aplasta, esa distancia cambia y la señal puede perder calidad.
Blindaje o conductor exterior
El blindaje puede llevar una malla metálica, una lámina conductora o ambas. La malla de hilo trenzado forma una capa de metal trenzado alrededor del aislante. Esta capa ayuda a reducir las interferencias externas y forma parte del camino de retorno de la señal.
El blindaje ayuda a proteger los datos que se transmiten frente a ciertos ruidos eléctricos. Su protección depende del cable y de cómo se conectan los extremos. Una malla dañada o un conector flojo puede causar cortes de imagen.
Cubierta protectora
La cubierta exterior protege las piezas internas del roce y del ambiente. Su material debe ser adecuado para interiores, exteriores o zonas húmedas, según el recorrido. Antes de tender un cable por el patio, confirma que el fabricante permite ese uso.
¿Cómo funciona un cable coaxial?
El coaxial sirve para transportar señales eléctricas de alta frecuencia entre equipos compatibles. La señal se propaga por el espacio aislante entre los dos conductores. La forma del cable, sus materiales y las conexiones afectan las pérdidas durante el recorrido.
Para transportar señales de alta frecuencia, el sistema necesita cable y conectores adecuados. Esto se aplica a video, televisión y transmisión de datos con equipos compatibles. Un coaxial conectado al módem tampoco explica por sí solo una falla en un punto de red: hay que revisar cada tramo.
¿El cable coaxial tiene corriente?
El cable lleva señales eléctricas y, en algunos sistemas, también puede llevar alimentación. Por ejemplo, ciertas cámaras reciben energía y video por el mismo coaxial mediante equipos compatibles. Otros modelos necesitan cables de alimentación separados.
No todas las conexiones coaxiales entregan energía ni soportan la misma tensión. Antes de cambiar una cámara, revisa la ficha del cable y del equipo. Confirma también el consumo y la distancia que admite el fabricante.
Características, ventajas y desventajas del cable coaxial
La impedancia característica indica cómo se relacionan la tensión y la corriente de una señal que viaja por el cable. Se expresa en ohmios y depende de su forma y materiales. El cable, el conector y el equipo deben tener valores compatibles para reducir los rebotes de señal.
La atenuación es la pérdida de fuerza de la señal al recorrer el cable. Suele aumentar cuando crece la distancia o la frecuencia. Por eso, las capacidades de transmisión deben revisarse en la ficha técnica del modelo.
Ventajas del cable coaxial
- Reduce interferencias: el blindaje ayuda a proteger la señal frente a ruidos eléctricos externos.
- Permite aprovechar instalaciones existentes: un tendido en buen estado puede conservarse si cumple los requisitos de los nuevos equipos.
- Admite distintas aplicaciones: se utiliza en televisión, antenas, videovigilancia y comunicaciones.
- Ofrece variedad de materiales y tamaños: permite elegir un modelo según el recorrido, el ambiente y la señal.
- Puede llevar señal y alimentación: algunos sistemas compatibles permiten conectar cámaras mediante un mismo coaxial.
- Cuenta con conectores de uso extendido: utiliza conectores tipo F, una designación para el conector roscado, y BNC (Bayonet Neill–Concelman), con cierre de bayoneta que se asegura mediante un pequeño giro. Ambos deben elegirse según su compatibilidad con el cable y el equipo.
Desventajas del cable coaxial
- Pierde señal durante el recorrido: la distancia y la frecuencia limitan su desempeño según el modelo.
- Requiere cuidado al instalarlo: las curvas cerradas, los golpes y el aplastamiento pueden dañar sus capas.
- Depende de conexiones compatibles y firmes: un conector incorrecto o flojo puede causar cortes de imagen y fallas intermitentes.
Antes de reemplazar una cámara, revisa los conectores, la alimentación y los daños visibles del cable. Si las fallas también afectan los puntos de red, el mantenimiento del cableado estructurado ayuda a revisar conexiones y detectar daños. Esta revisión permite identificar el origen del problema antes de comprar equipos.
En una red empresarial, cada medio cumple una función. El cableado estructurado puede combinar par trenzado y fibra óptica según las necesidades del sitio. La elección depende de los equipos, el recorrido y el crecimiento previsto.
Tipos de cable coaxial y cómo elegirlos

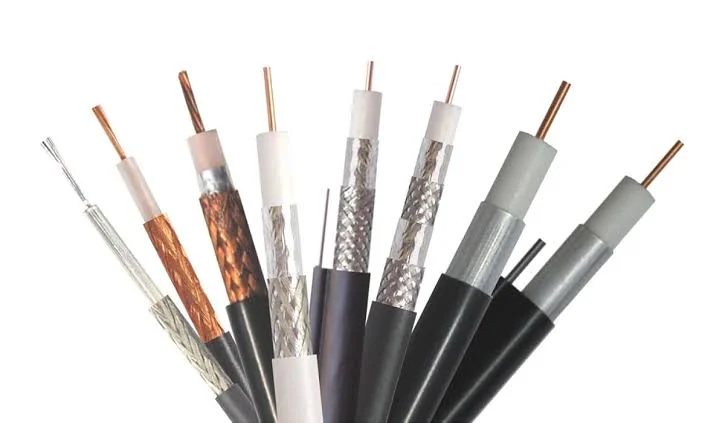

RG-59, RG-6 y RG-11 son tres tipos de cable coaxial comunes. Existen otros, así que esta lista no reúne todas las opciones. Antes de comprar, compara el material, el blindaje y las pérdidas del modelo.
| Tipo | Usos habituales | Qué revisar |
|---|---|---|
| RG-59 | Video y cámaras compatibles | Señal y distancia |
| RG-6 | Televisión por cable y satélite | Frecuencia y blindaje |
| RG-11 | Recorridos que requieren menores pérdidas | Espacio y curvas |
Estas familias suelen encontrarse en versiones de 75 ohmios para las aplicaciones indicadas. El nombre RG no basta para saber si un producto sirve para tu proyecto. Confirme sus datos y su compatibilidad con los equipos.
Si amplías una bodega, mide el recorrido completo hasta cada cámara. Incluye las subidas, las curvas y el paso por canalizaciones, además de la distancia entre áreas. Con esos datos podrás revisar si conviene conservar el cable o cambiarlo.
Usos y conectores del cable coaxial
Los usos del cable coaxial incluyen antenas, video, radio y servicios de banda ancha. El conector F es habitual en televisión y satélite, mientras que el BNC se usa en video y medición. Un conector debe coincidir con el cable y con la impedancia del sistema.
Una cámara con imagen no demuestra que el sistema esté grabando. Tras un incidente en bodega, también necesitas encontrar el video y la hora del evento. La videovigilancia y el control de acceso requieren pruebas de grabación, registros y alimentación.
Revisión de instalaciones coaxiales con Skyred
Skyred integra infraestructura de red y seguridad física con pruebas y documentación según el alcance contratado. La revisión debe incluir planos, etiquetas y una memoria de instalación. Así, cualquier técnico autorizado puede identificar conexiones sin depender de una sola persona.
La norma ANSI/TIA-568.4 trata el cableado coaxial de banda ancha. Una prueba de continuidad detecta ciertos problemas, pero no demuestra todo el desempeño del enlace. La certificación exige medir parámetros y compararlos con los límites de la norma aplicable.
Los reportes deben indicar qué enlace se probó y qué resultado obtuvo. Cada etiqueta debe coincidir con el plano y con ambos extremos del cable. Esta información permite revisar una falla sin desconectar equipos al azar ni perder tiempo buscando conexiones.
