Características y funcionamiento del cableado horizontal
El cableado horizontal lleva la conexión desde el switch, ubicado en el cuarto de telecomunicaciones, hasta las tomas de red de las áreas de trabajo. El cable fijo termina en un panel de conexión y en una toma; los cordones conectan el panel al switch y la toma al equipo del usuario.
Estas son sus principales características:
- Topología en estrella: cada toma tiene un recorrido hasta el distribuidor correspondiente.
- Administración flexible: el panel permite cambiar conexiones sin manipular el cable fijo.
- Desempeño del enlace: depende del cable, de las terminaciones y los cordones.
- Pruebas necesarias: la categoría impresa en el cable no garantiza el rendimiento; las pruebas comprueban que el enlace cumple los requisitos del diseño.
Elementos del cableado horizontal
El cableado horizontal conecta el rack con las áreas de trabajo mediante varios componentes. Cada uno cumple una función para transportar, terminar y distribuir la señal.
Cables, paneles, tomas y cordones
Cables fijos: transportan la señal entre el panel de conexión y las tomas de telecomunicaciones. Se instalan dentro de canalizaciones y deben cumplir los requisitos de categoría y ambiente del proyecto.
Paneles de conexión: concentran las terminaciones de los cables fijos en el rack y forman parte del enlace permanente de cableado estructurado. Permiten identificar cada punto y conectarlo al switch mediante cordones, sin manipular el cableado fijo.
Tomas de telecomunicaciones: ofrecen el punto de conexión en cada área de trabajo. Sus módulos permiten conectar computadoras, teléfonos IP y otros dispositivos mediante un cordón compatible.

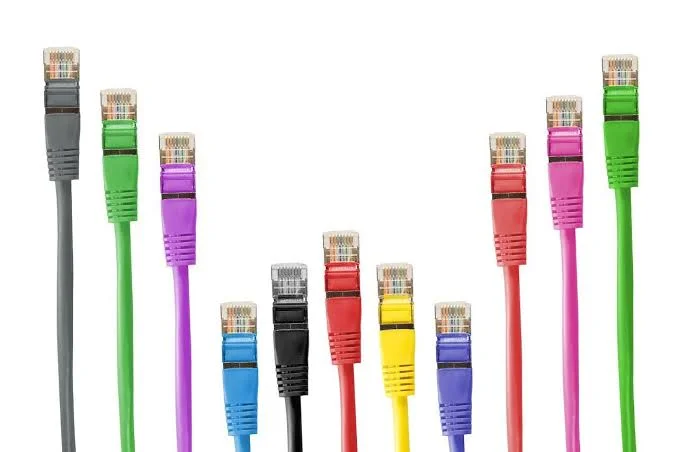

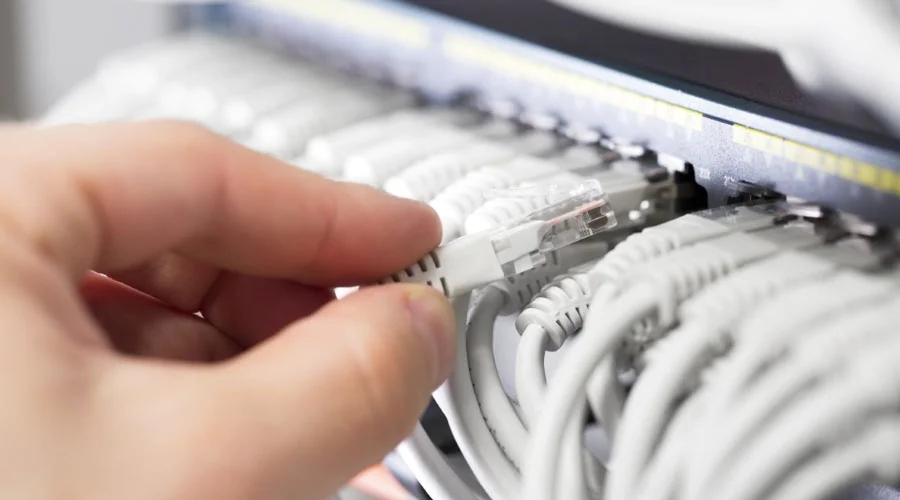

Cordones de conexión: son cables con conectores en ambos extremos que enlazan equipos con tomas o paneles con switches. Su categoría, longitud y construcción deben ser compatibles con el canal; un cordón deteriorado puede provocar interrupciones.
Canalizaciones y puntos de consolidación funciones
Las canalizaciones sostienen y protegen los recorridos mediante tuberías, canaletas o charolas apropiadas. Su selección considera ocupación, accesibilidad, ambiente y separación respecto de instalaciones eléctricas. Una ruta saturada dificulta agregar puntos y puede provocar daños durante una ampliación.
Un punto de consolidación es una conexión intermedia opcional dentro del cableado horizontal. Puede facilitar cambios en áreas con mobiliario modular, siempre que respete el diseño y los límites aplicables. No equivale al panel principal ni autoriza a agregar empalmes improvisados.

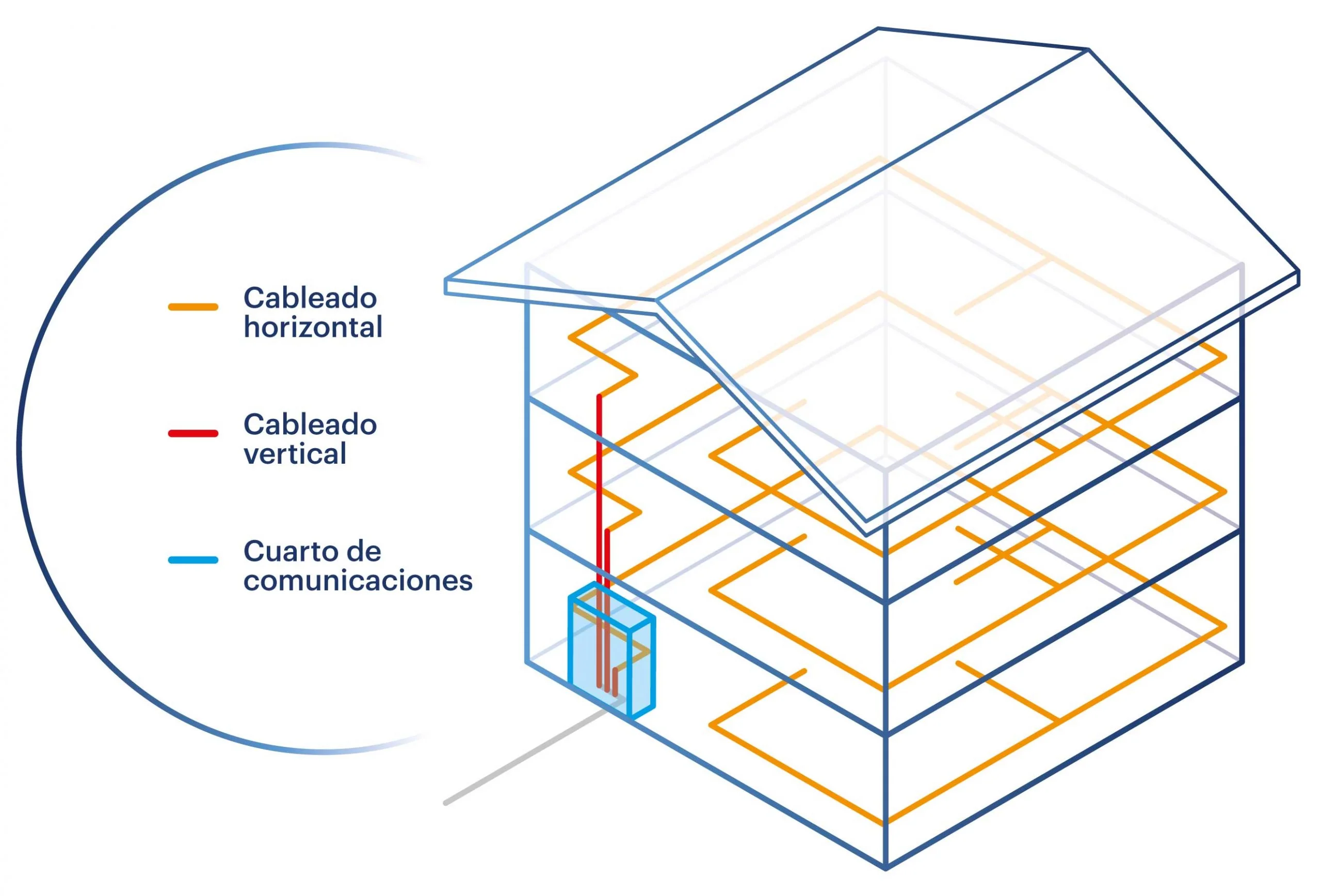

Diferencias entre cableado horizontal y vertical
| Aspecto | Cableado horizontal | Cableado vertical o backbone |
|---|---|---|
| Función | Distribuye las conexiones desde el cuarto de telecomunicaciones hasta las tomas de las áreas de trabajo. [1] | Interconecta cuartos de equipos, cuartos de telecomunicaciones y otros distribuidores de la infraestructura. [2] |
| Áreas que conecta | Atiende puestos y dispositivos dentro del área servida por un distribuidor, habitualmente en una misma planta. [1] | Enlaza áreas de distribución que pueden estar en distintos pisos o edificios. [2] |
| Medios utilizados | Par trenzado de cobre y fibra óptica, según la aplicación y el diseño. [3] | Fibra óptica o cobre, seleccionados según capacidad, distancia y aplicación. [2] |
| Distancia | En la configuración convencional de cobre: hasta 90 m de enlace permanente y 100 m de canal, incluidos los cordones. [4] | No tiene una distancia única para todas las aplicaciones. El alcance depende del medio y de la tecnología utilizada. [2] |
| Conexiones habituales | Tomas para computadoras, teléfonos IP, impresoras, cámaras IP y puntos de acceso inalámbricos. [2] | Enlaces entre distribuidores y equipos de red asociados a cuartos técnicos y áreas principales. [2] |
¿Cuál es la distancia máxima del cableado horizontal?
En el diseño convencional de cobre, el enlace permanente admite hasta 90 metros. Mientras que el canal completo puede alcanzar 100 metros al incluir los cordones de conexión.
Estas medidas corresponden al recorrido real del cable y deben contemplar subidas, bajadas y reservas previstas.
La distancia entre dos puntos del plano no equivale necesariamente a la longitud instalada. Un puesto ubicado a 70 metros del rack puede requerir un recorrido mayor por las rutas disponibles.
Categorías y medios de cableado horizontal
Los tipos de cableado se seleccionan según la velocidad requerida, la distancia, el ambiente y el crecimiento previsto. Cat 5e puede atender aplicaciones de 1 Gb/s en canales compatibles de hasta 100 metros.
Cat 6 también permite ese alcance para 1 Gb/s, mientras que su soporte de 10 Gb/s exige revisar distancias menores y condiciones de instalación.
Cat 6A permite diseñar canales de 10 Gb/s de hasta 100 metros dentro de las condiciones aplicables. Las oficinas suelen emplear cableado de par trenzado y algunos entornos utilizan cables con blindaje cuando el estudio técnico lo justifica.
Los cables de par trenzado protegidos mediante blindaje requieren continuidad de pantalla y conexiones equipotenciales apropiadas.
Los cables de fibra óptica pueden servir para aplicaciones horizontales específicas y enlaces entre edificios. Su elección requiere considerar conectores, transceptores, pérdidas y alimentación de los dispositivos finales.
Los cables coaxiales conservan usos concretos, como ciertos sistemas de video, pero no sustituyen al par trenzado en una red Ethernet empresarial habitual.
Aplicaciones y beneficios del cableado horizontal en redes
El cableado horizontal en redes conecta equipos de trabajo, puntos de acceso, cámaras IP y dispositivos de control. Su diseño debe considerar el tráfico, la energía y las necesidades de cada aplicación.
Entre los beneficios del cableado estructurado están la facilidad de mantenimiento y la capacidad de planear ampliaciones mediante una instalación ordenada y documentada.
- Conectividad empresarial: permite conectar computadoras, teléfonos IP e impresoras a la red local.
- Soporte para seguridad física: proporciona conectividad para cámaras IP y controles de acceso compatibles.
- Diagnóstico más rápido: el etiquetado y los planos ayudan a localizar conexiones y revisar fallas.
- Crecimiento planificado: las rutas y la capacidad disponible facilitan agregar nuevos puntos.
- Mantenimiento con mayor control: permite identificar los enlaces antes de realizar cambios y reduce las desconexiones accidentales.
- Desempeño verificable: la certificación comprueba que los enlaces cumplen los requisitos técnicos definido
Diseño e instalación del cableado horizontal
Para planear una instalación funcional, primero se revisan las necesidades del inmueble y las rutas disponibles. Después se define cómo tender, terminar y probar cada enlace.
Levantamiento, rutas y capacidad de crecimiento
El levantamiento registra puestos, cámaras, lectores, distancias, rutas y condiciones del inmueble. También identifica racks, espacios técnicos y restricciones para trabajar sin afectar a usuarios. En una mudanza, esta información permite coordinar la red con mobiliario, obra y fecha de apertura.
La instalación de la estructura del cableado horizontal comienza con un diseño que define soportes, canalizaciones y ubicaciones. Conviene reservar capacidad justificada en rutas, paneles y racks para futuras ampliaciones.
La reserva debe responder a una previsión concreta, porque ninguna instalación admite crecimiento ilimitado.
Una sucursal nueva puede repetir criterios de identificación, materiales y pruebas establecidos por la empresa. Esto simplifica comparar entregas y mantener documentación consistente entre sedes. La instalación de voz y datos debe contemplar ese crecimiento desde el alcance inicial.
Instalación, terminación y errores frecuentes
Durante el tendido, el personal respeta los radios de curvatura, el esfuerzo de tracción y las recomendaciones de los componentes. Las terminaciones conservan el trenzado necesario y siguen un esquema consistente en ambos extremos.
Aplastar cables, retirar demasiado trenzado o sujetar los haces con presión excesiva puede perjudicar el desempeño.
En áreas industriales se evalúan humedad, temperatura, polvo, vibración y fuentes de interferencia. También se revisan pasos entre sectores y requisitos de sellado contra incendios cuando correspondan. Estas condiciones definen materiales y métodos de instalación, además de los requisitos del enlace.
El plan de trabajo debe establecer ventanas de intervención y criterios de aceptación antes del cambio. El día de la apertura, cada punto necesario debe estar identificado, probado y asociado con su ubicación. Así se evita que una conexión pendiente interrumpa la entrada del personal a la nueva oficina.
Normas, certificación y documentación
Las normas orientan el diseño y la instalación; las pruebas permiten comprobar el desempeño de cada enlace. Los reportes, etiquetas y planos dejan un registro útil para administrar la red.
Normas aplicables y pruebas por enlace
Las familias ANSI/TIA-568 e ISO/IEC 11801 establecen requisitos de cableado y desempeño según su ámbito. ANSI/TIA-569 aborda espacios y canalizaciones, ANSI/TIA-606 organiza la administración y ANSI/TIA-607 trata conexiones equipotenciales y puesta a tierra de telecomunicaciones.
El proyecto debe indicar ediciones aplicables y atender los requisitos eléctricos y de construcción correspondientes al sitio.
La certificación compara las mediciones del enlace con los límites de la categoría y la configuración seleccionadas. En cobre puede evaluar longitud, mapa de hilos, pérdidas, diafonía y diferencias de retardo, entre otros parámetros. Comprobar continuidad o conseguir una conexión a internet no sustituye esa evaluación.
Reportes, etiquetas y planos finales
Cada reporte debe identificar el enlace, la configuración probada, los límites seleccionados y el resultado. Las etiquetas deben relacionar toma, cable y puerto del panel mediante un criterio consistente. Esa relación permite encontrar el recorrido sin depender de la memoria del técnico que lo instaló.
La entrega debe incluir planos finales, inventario y memoria de instalación según el alcance contratado. Las fotos de rutas y los registros de correcciones complementan la información cuando aportan datos útiles.
Skyred integra infraestructura de red y seguridad física con certificación y documentación para que el cliente pueda revisar el resultado y administrar cambios.
El cableado también depende de la energía que reciben los equipos asociados. Una UPS proporciona respaldo temporal según su capacidad y autonomía, mientras que una PDU distribuye energía en el rack y no necesariamente ofrece respaldo.
El alcance debe coordinar alimentación, protección eléctrica, puesta a tierra y pruebas de los equipos críticos.
Mantenimiento y diagnóstico de fallas
Ante una falla intermitente, identifica el punto y revisa cordones, conexiones y equipos antes de atribuirla al proveedor de internet. Mantén etiquetas, planos y registros actualizados, y evalúa las pruebas necesarias después de modificar un enlace.
Inspecciona cables y canalizaciones, y comprueba el funcionamiento de cámaras y accesos. Esta información facilita el diagnóstico, las auditorías y la atención de incidentes.
