Skyred resume
- El cableado estructurado en un data center debe planearse antes de instalar, considerando rutas, capacidad, redundancia y crecimiento futuro.
- El cobre y la fibra óptica cumplen funciones distintas; la elección depende de distancia, velocidad, ancho de banda y tipo de aplicación.
- La certificación confirma que cada enlace cumple con los valores esperados y debe relacionarse con puertos, etiquetas y reportes claros.
- Los planos, la memoria técnica y el etiquetado reducen tiempos de diagnóstico y evitan depender de una sola persona para entender la red.
- Un integrador debe entregar una infraestructura ordenada, documentada y preparada para crecer, no solo cables conectados.

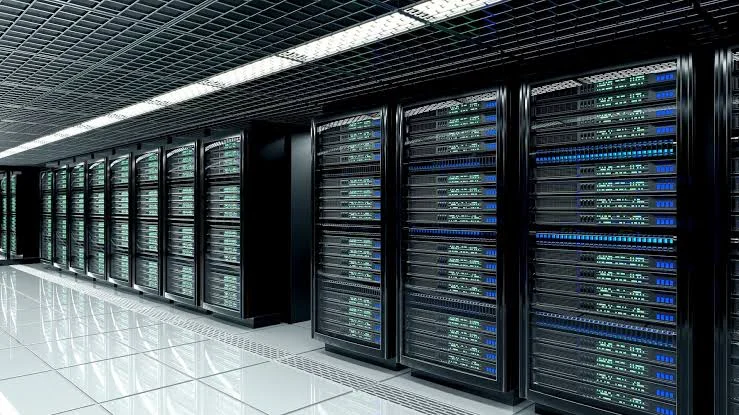

¿Qué es el cableado estructurado en un data center?
El cableado estructurado organiza cables, conectores, paneles y rutas bajo un diseño del sistema definido antes de la instalación. Dentro de un data center, conecta equipos de red, servidores y sistemas que necesitan comunicarse. Los sistemas de cableado estructurado también facilitan cambios, mantenimiento y futuras ampliaciones.
Centro de cableado y áreas de distribución
El centro de cableado reúne conexiones y distribuye servicios hacia distintas zonas del data center. Su diseño debe considerar racks, paneles, canalizaciones y espacio para crecer. Una buena distribución evita cables mezclados y facilita el acceso durante el mantenimiento.
El panel de conexión organiza las terminaciones de los enlaces. Los cables de conexión permiten hacer cambios sin tocar el cableado fijo. Una conexión cruzada bien identificada también ayuda a mover servicios sin perder tiempo siguiendo cables.

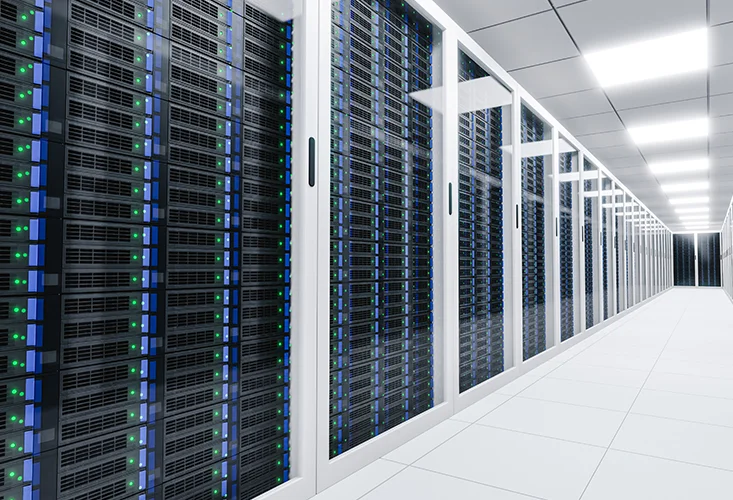

Tipos de data center y cableado
Los data centers pueden variar en tamaño, capacidad y forma de operación. Estas diferencias afectan la cantidad de enlaces, el número de racks y el espacio necesario. Por eso, las infraestructuras de cableado deben adaptarse a cada sitio.
Una clasificación práctica incluye cinco tipos:
- Empresarial: atiende a una sola organización.
- Colocación: aloja equipos de varios clientes.
- Hyperscale: concentra muchos servidores y enlaces.
- Edge: acerca el procesamiento al lugar donde se usa.
- Modular: permite sumar capacidad por etapas.
Tipos de cableado
Por medio físico, pueden distinguirse cuatro tipos principales:

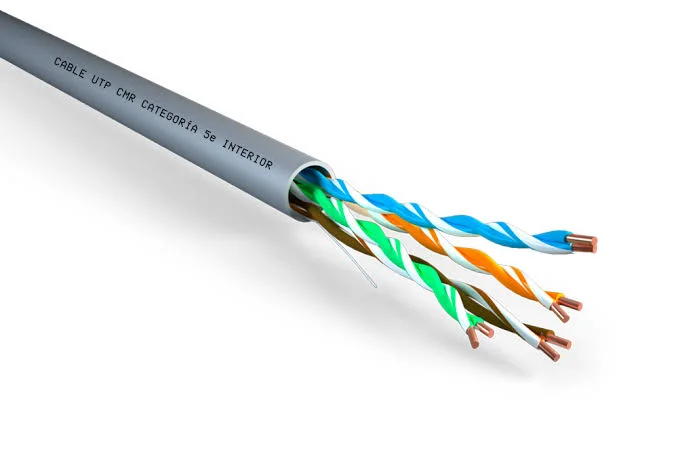

- Par trenzado de cobre: común en enlaces Ethernet dentro de distancias controladas.
- Fibra multimodo: adecuada para enlaces de alta velocidad a distancias medias.
- Fibra monomodo: recomendada para distancias mayores y aplicaciones con alto ancho de banda.
- Cable coaxial: se usa en aplicaciones específicas, aunque es menos común en redes de datos actuales.
Diseño del cableado en un data center
La red también debe coordinarse con energía y seguridad física. Una nueva sede puede necesitar cámaras, controles de acceso, servidores y UPS desde el primer día. Si estos servicios se consideran desde el inicio, la empresa reduce cambios de último momento.
Backbone, horizontal y redundancia
El backbone conecta las principales áreas de distribución del sitio. El cableado horizontal lleva los enlaces desde esas áreas hacia racks y equipos finales. Ambos deben seguir rutas claras para facilitar el mantenimiento y crecimiento.
La redundancia también requiere planeación. Dos enlaces no ofrecen mucho respaldo si pasan por la misma ruta y pueden dañarse al mismo tiempo. Cuando la operación lo exige, conviene separar rutas y revisar también la energía que alimenta los equipos.

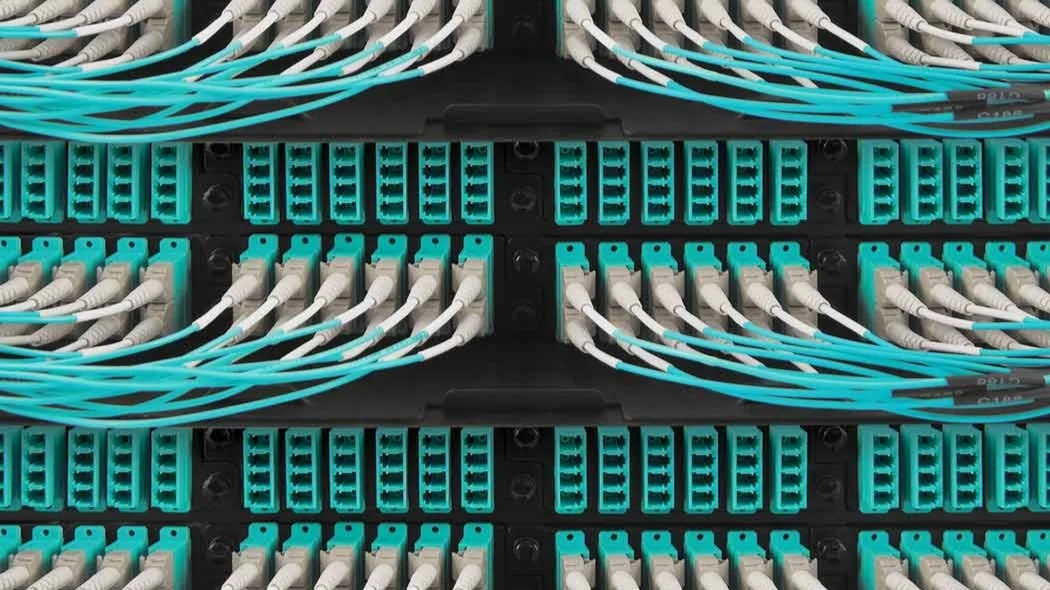

Racks, paneles y canalizaciones
Los racks, paneles y canalizaciones mantienen los enlaces ordenados y accesibles. Una instalación clara permite hacer cambios sin mover cables que no forman parte del trabajo. También ayuda al flujo de aire alrededor de equipos de alto rendimiento.
Densidad y crecimiento
Un entorno de alta densidad concentra muchos puertos y cables en poco espacio. El diseño debe reservar capacidad en racks, paneles y canalizaciones, además de cuidar el acceso y el flujo de aire. En áreas con muchos switches, también se necesita espacio suficiente para organizar los cables sin forzar curvas ni bloquear equipos.
Normas y certificación del cableado
Las normas aportan criterios para diseñar, instalar y probar la red física. La certificación comprueba que cada enlace cumple los límites de su categoría o clase. El reporte debe identificar el puerto, los resultados y su condición de cumplimiento. Tener conexión no demuestra que el enlace soporte la capacidad prevista.
TIA-942, ISO/IEC y BICSI
El diseño puede apoyarse en la familia ANSI/TIA-942, ISO/IEC 11801-5 y ANSI/BICSI 002. Estas referencias abordan espacios, rutas, cableado y otros aspectos de la infraestructura. El proyecto debe indicar las ediciones y requisitos aplicables a su alcance.
Pruebas de cobre y fibra
En cobre, las pruebas revisan valores como longitud, pérdida de inserción e interferencias entre pares. En enlaces de alta capacidad también pueden ser necesarias pruebas adicionales para confirmar que otros cables cercanos no afectan la señal.
En fibra, un OLTS (Optical Loss Test Set, equipo de pruebas de pérdida óptica) mide la pérdida total del enlace. Un OTDR (Optical Time Domain Reflectometer, reflectómetro óptico en el dominio del tiempo) ayuda a localizar conectores, empalmes, curvas u otros puntos que generan pérdida. La limpieza de los conectores también debe revisarse, ya que una pequeña contaminación puede afectar el desempeño aunque la fibra siga transmitiendo.
Planos, etiquetado y documentación
Cada enlace debe tener una etiqueta clara. La documentación debe mostrar origen, destino, rack, panel y resultado de prueba. Sin esta información, la certificación pierde parte de su valor.
Beneficios y errores comunes
Entre los errores más comunes están:
- Instalar enlaces sin certificarlos.
- Llenar racks sin dejar espacio para crecer.
- Usar etiquetas incompletas.
- No actualizar los planos.
- Elegir cableado solo por precio.
- Mezclar servicios sin orden.
- Ignorar las necesidades de energía y seguridad física.
Entre sus principales beneficios están:
- Diagnóstico: permite localizar puertos y enlaces con información verificable.
- Continuidad: reduce errores al cambiar conexiones.
- Crecimiento: facilita agregar equipos sin rehacer la instalación.
- Administración: planos, etiquetas y reportes reducen la dependencia de una sola persona.
- Nuevos servicios: permiten planear conexiones para cámaras, controles y otros equipos.
Entre los beneficios del cableado estructurado está ofrecer una base de conectividad para los servicios críticos. La continuidad también depende de otros sistemas. UPS y otros equipos de energía ayudan a mantener activos los equipos críticos, mientras el control de accesos peatonales y vehiculares protege zonas sensibles. Las cámaras también necesitan una red estable para enviar y guardar video.
Cómo elegir cableado estructurado para un data center
La elección debe partir de la distancia, el uso y la capacidad futura. No existe un solo medio adecuado para todos los enlaces de un data center. La mejor opción depende de la función de cada conexión.
Cuándo usar Cat 6A
Cat 6A puede usarse en enlaces de cobre que necesitan hasta 10 Gb/s dentro de las distancias que permite la categoría. También puede servir cuando ciertos equipos reciben datos y energía por el mismo cable. El canal completo debe probarse después de la instalación.
El resultado depende del cable, conectores, paneles y terminaciones. La forma de instalar también influye. Por eso, usar componentes Cat 6A no sustituye la certificación final.
Cuándo usar fibra óptica
El cableado estructurado con fibra óptica es útil en backbone, enlaces largos y puntos que necesitan más capacidad. También puede preparar la red para mayores velocidades en el futuro. La elección entre multimodo y monomodo depende de la distancia y la aplicación.
La fibra no reemplaza al cobre en todos los casos. Muchos proyectos combinan ambos medios. Esto permite usar cada opción donde ofrezca mejores resultados.
Qué debe entregar el integrador
Un integrador debe entregar más que cables conectados. Debe incluir levantamiento, diseño, rutas, instalación, pruebas y documentación. Skyred trabaja como integrador de infraestructura de red y seguridad física para empresas.
Antes de cerrar un proyecto, la empresa debería recibir:
- Planos actualizados.
- Etiquetado de racks, paneles y puertos.
- Reportes de certificación.
- Memoria técnica.
- Registro de pruebas.
- Espacio previsto para futuras ampliaciones.
Cómo validar la entrega del proyecto
Antes de aceptar el proyecto, la empresa debe comprobar que los planos, etiquetas y reportes coincidan con los racks y paneles instalados. También conviene revisar algunos puertos para confirmar que su identificación corresponde a los resultados de las pruebas.
