El cableado estructurado y la fibra óptica no son conceptos separados: la fibra puede formar parte del backbone mientras el cobre atiende muchos enlaces hacia usuarios y equipos.
Skyred aborda estos proyectos como integrador de infraestructura de red y seguridad física, con diseño, certificación y documentación para evitar redes que solo una persona entiende.
Skyred resume
- El cableado estructurado con fibra óptica permite conectar áreas, pisos, edificios y centros de datos con mayor capacidad y alcance que muchos enlaces de cobre.
- La fibra multimodo y monomodo responden a necesidades distintas de distancia, velocidad y crecimiento, por lo que su selección debe partir del diseño de la red.
- Una instalación empresarial debe incluir pruebas, certificación, etiquetado, planos y memoria técnica para facilitar el mantenimiento y reducir fallas difíciles de diagnosticar.
- La fibra y el cobre pueden convivir dentro de una arquitectura híbrida, usando cada tecnología donde ofrece mejores resultados técnicos y operativos.
- Un proyecto bien diseñado debe considerar crecimiento, seguridad física, continuidad eléctrica y capacidad futura antes de instalar nuevos enlaces.
Cómo funciona la transmisión óptica
Un cable de fibra óptica transporta información mediante pulsos o rayos de luz guiados por un núcleo. En telecomunicaciones empresariales se emplean con frecuencia fibras de vidrio, cuyo núcleo y revestimiento controlan cómo se propaga la señal.
Este principio también permite enlaces de larga distancia y cables submarinos, aunque estos sistemas usan diseños, protecciones y alcances muy distintos a los de una red dentro de un edificio.
Cableado estructurado en redes de fibra óptica
Un proyecto de cableado estructurado de fibra óptica parte de las distancias, los servicios y el crecimiento previsto. El diseño define cómo conectar pisos, naves, edificios y centros de datos sin rehacer la instalación con cada ampliación.
Backbone, pisos y edificios
El backbone concentra tráfico entre distribuidores principales (MDF), intermedios (IDF) y edificios. La fibra conviene cuando la distancia, el ancho de banda o la interferencia electromagnética dificulta usar cobre. El diseño debe definir rutas, paneles, fibras disponibles y reserva.
Redes híbridas con cobre
Muchas empresas combinan fibra en el backbone y cobre hacia computadoras, teléfonos IP, cámaras y puntos de acceso. La elección depende de distancia, velocidad, alimentación eléctrica, ambiente y crecimiento.
Estructura de cable fibra óptica
La estructura de cable de fibra óptica incluye núcleo, revestimiento óptico, recubrimientos y protección. Su construcción cambia según el tipo de cable y su instalación en interiores, exteriores o canalizaciones.
Núcleo, revestimiento y cubierta
El núcleo transporta la señal luminosa; el revestimiento la mantiene dentro de la fibra. La cubierta y los refuerzos protegen frente a la humedad y a los esfuerzos mecánicos. Deben respetarse los límites de tensión y radio de curvatura del fabricante.
Fibra multimodo y monomodo
La multimodo suele utilizarse en distancias menores dentro de edificios y centros de datos. La monomodo permite recorridos mayores. La selección depende de la aplicación, transceptores, distancia y capacidad futura, no solo del precio.
Cableado fibra óptica vs. cobre
Cada medio resuelve necesidades distintas. Compararlos exige revisar la conexión completa, incluida la capacidad, distancia, alimentación y condiciones del sitio.
Distancia, capacidad y ventajas
La fibra óptica transporta grandes volúmenes de datos y evita interferencias eléctricas en la señal. El cobre resulta práctico para conexiones horizontales y puede transportar datos y energía mediante tecnologías compatibles. La fibra por sí sola no alimenta equipos.
Cuándo conviene cada tecnología
La fibra conviene en backbone, edificios separados y zonas industriales. El cobre sirve para puestos, telefonía y dispositivos alimentados por red, dentro de los límites aplicables. Si crecerán usuarios o cámaras, conviene reservar capacidad.
Componentes e instalación de fibra óptica
Las instalaciones de cableado estructurado requieren coordinar cables de fibra, racks, paneles, canalizaciones, transceptores, equipos activos y electricidad. Skyred puede integrar cableado, fibra, centros de datos, respaldo eléctrico y sistemas electromecánicos según el alcance del proyecto.

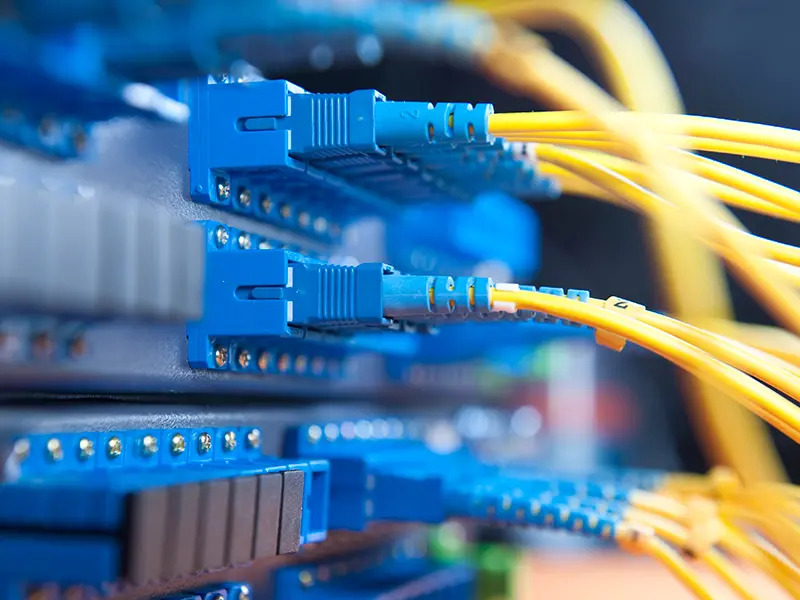

Cables, conectores y patch panels
Al seleccionar cables, conectores y patch panels, debe comprobarse su compatibilidad con la fibra y la aplicación. Los paneles organizan e identifican enlaces. También deben reservarse espacio y acceso para limpieza, mediciones y cambios.
Terminación, empalmes y transceptores
Las terminaciones y los empalmes pueden añadir pérdidas que deben controlarse. Los transceptores convierten señales eléctricas en ópticas y deben coincidir con fibra, longitud de onda, velocidad y distancia. Una selección incorrecta limita el enlace aunque el cable esté bien instalado.
Normas, pruebas y certificación
Las normas establecen criterios para componentes, rutas, organización y pruebas. ANSI/TIA-568.3-E aborda componentes de fibra óptica. El comité TR-42 de TIA desarrolla estándares relacionados con cobre, fibra, instalación y pruebas.
Normas de diseño e instalación
La infraestructura de telecomunicaciones debe considerar inmueble, distancias, ambiente y normas aplicables. En México, la familia NMX-I-11801 contempla cableado genérico, con partes para centros de datos y servicios distribuidos.
También deben coordinarse canalizaciones, electricidad, seguridad y protección contra incendios.
Pruebas, limpieza y pérdida óptica
Certificar exige comprobar los criterios del proyecto, no solo detectar señal. Las pruebas miden pérdidas y, cuando corresponde, localizan conectores, empalmes o curvas problemáticas. La suciedad en conectores puede aumentar pérdidas y causar fallas intermitentes.
Etiquetado, planos y memoria técnica
Cada enlace debe relacionarse con origen, destino, rack, panel, puerto, etiqueta y resultado de prueba. Planos y memoria explican rutas y decisiones. Skyred contempla certificación y documentación para reducir diagnósticos por prueba y error.
¿Dónde conviene usar fibra óptica?
Conviene donde se necesitan distancia, capacidad, crecimiento o protección frente al ruido eléctrico. El análisis incluye usuarios, cámaras, accesos y equipos críticos.
Oficinas, plantas y data centers
En oficinas, conecta un cuarto de telecomunicaciones con otros espacios técnicos. En plantas cruza zonas con ruido eléctrico; en centros de datos soporta alta capacidad y densidad. Una cobertura Wi-Fi deficiente también puede indicar problemas de distribución.
Campus, sucursales y nuevas áreas
La fibra conecta edificios y zonas alejadas. Reservar rutas y capacidad evita conexiones improvisadas al agregar puestos o cámaras. Repetir criterios entre sedes facilita administrar el sistema de cableado estructurado.
¿Cómo elegir un proveedor de cableado?
Revisa diseño, pruebas, documentación y soporte. El proveedor debe entender cómo una falla afecta aperturas, mudanzas, auditorías y grabaciones de seguridad.
Qué exigir antes de contratar
Solicita:
- Levantamiento, diseño y alcance técnico.
- Criterios de selección de materiales.
- Planos y rutas actualizados.
- Etiquetas de puertos y paneles.
- Reportes de certificación y memoria técnica.
- Capacidad para ampliaciones.
Confirma qué enlaces se certificarán y qué recibirás al cierre. Si corresponde, revisa la coordinación de CCTV, los accesos peatonales y vehiculares, el UPS de respaldo y el PDU de distribución eléctrica.
Soporte y crecimiento de la red
Documentar puertos, rutas y capacidad permite ampliar la información disponible para técnicos autorizados.
Antes de una mudanza, apertura, remodelación o ampliación, Skyred puede definir dónde usar cobre o fibra y cómo coordinar certificación, energía y seguridad. Solicita un levantamiento o agenda una visita antes de cotizar.
