Skyred aborda estos proyectos como integrador de infraestructura de red y seguridad física, con diseño, certificación y documentación para que la operación no dependa de improvisaciones.
Skyred resume
- Las buenas prácticas de cableado estructurado comienzan con un levantamiento de requisitos, un diseño previo y la selección correcta de rutas, medios y capacidad futura.
- La instalación debe controlar las interferencias, la tensión, los radios de curvatura, las canalizaciones, los racks, los paneles de parcheo y el etiquetado para reducir fallas y facilitar los diagnósticos.
- Las normas, como ANSI/TIA-568 e ISO/IEC 11801, sirven de referencia para diseñar, instalar y verificar una infraestructura de telecomunicaciones empresarial.
- La certificación, los planos, el etiquetado y la memoria técnica permiten verificar el desempeño de la red y evitar depender de una sola persona para comprender la instalación.
- Una infraestructura preparada para crecer debe reservar capacidad en puertos, racks y canalizaciones, además de considerar CCTV, control de acceso y respaldo eléctrico cuando formen parte de la operación.
Buenas prácticas clave de cableado estructurado
Un sistema de cableado estructurado debe funcionar hoy y permitir cambios mañana sin obligar a rehacer la instalación. Las mejores prácticas cubren el diseño, el tendido, las canalizaciones, los racks, los paneles de parcheo, el etiquetado, las pruebas y la documentación.
Estas diez opciones concentran lo que una empresa debe revisar antes, durante y después de un proyecto de infraestructura de telecomunicaciones.
- Realizar un levantamiento previo: identificar usuarios, equipos, rutas, áreas críticas y crecimiento esperado antes de tender un cable.
- Elegir el medio adecuado: definir el cobre, la fibra óptica y la categoría según la distancia, el entorno, las aplicaciones, el ancho de banda y las velocidades de transmisión requeridas.
- Separar datos y energía: diseñar rutas que reduzcan la exposición a la interferencia electromagnética y respeten las normas aplicables.
- Usar canalizaciones apropiadas: evitar ductos saturados, curvas forzadas y recorridos difíciles de mantener.
- Ordenar racks y paneles: mantener puertos, patch cords y equipos identificados para simplificar cambios y diagnósticos.
- Etiquetar cada enlace: identificar los puntos de conexión en ambos extremos y relacionarlos con planos y registros.
- Proteger el cable durante el tendido: controlar tensión, radios de curvatura, sujeción y condiciones físicas.
- Probar y certificar: comprobar que cada enlace entrega el desempeño esperado para su diseño y categoría.
- Documentar el proyecto: entregar planos, etiquetado, resultados de pruebas y memoria de instalación.
- Reservar capacidad futura: dejar espacio, rutas y puertos para futuras expansiones.
Cómo realizar un cableado estructurado
Entender cómo realizar un cableado estructurado requiere planear antes del tendido y cerrar con pruebas, identificación y documentación. Instalar primero y ordenar después puede generar retrabajos, puntos mal ubicados y rutas difíciles de ampliar.
Levantamiento y diseño del sitio
El levantamiento debe identificar los puestos de trabajo, servicios de telefonía, puntos de acceso WiFi, cámaras, controles de acceso, impresoras, equipos industriales y cualquier otra conexión que dependa de la red.
También debe revisar la infraestructura existente, los cuartos de telecomunicaciones, las rutas disponibles para el cableado y los cambios previstos en la distribución del inmueble.
El diseño también debe contemplar soluciones de seguridad electrónica con CCTV y sistemas de seguridad para control de acceso cuando cámaras, lectores, controladores y otros dispositivos compartan la misma infraestructura de red, energía y telecomunicaciones.
Fibra y categoría adecuada
La selección del medio depende de la aplicación, distancia, condiciones ambientales, ancho de banda y crecimiento esperado. El cobre puede cubrir gran parte del cableado horizontal empresarial, mientras la fibra óptica empresarial resulta útil para enlaces troncales, distancias mayores y conexiones entre áreas.
La categoría elegida debe soportar las aplicaciones y las velocidades de transmisión requeridas, no limitarse a la opción disponible en inventario.
Una empresa puede empezar con 30 usuarios y después añadir cámaras, puntos inalámbricos, teléfonos IP, equipos de control y nuevas áreas. Ese crecimiento aumenta las demandas sobre el cableado de redes y puede dejar corta una instalación que no fue pensada para escalar.
Definir capacidad futura desde el diseño reduce sustituciones prematuras y ayuda a mantener criterios comunes entre sucursales.
Canalizaciones, racks y tendido
Antes de instalar el cableado, el proyecto debe definir rutas, bandejas, tuberías, registros, racks y espacios de telecomunicaciones. ANSI/TIA-569 establece requisitos para rutas y espacios de telecomunicaciones, por lo que el diseño físico debe coordinarse con arquitectura, electricidad y otras disciplinas del inmueble.
Una remodelación sin esa coordinación puede terminar afectando la instalación de cableado estructurado por falta de rutas, espacio o condiciones adecuadas. Durante el tendido, el instalador debe evitar jalones excesivos, dobleces cerrados, aplastamientos y sujeciones que deformen el cable.
También debe controlar la cercanía con circuitos eléctricos y otras fuentes de interferencia electromagnética, siguiendo el diseño, las instrucciones del fabricante y las reglas aplicables al inmueble. Un cable puede verse intacto y presentar problemas de desempeño si sufrió daños durante la instalación.
Etiquetado y terminación
Cada salida, cable y puerto debe tener una identificación consistente desde el área de trabajo hasta el rack. Los paneles de parcheo deben mostrar una relación clara con los puntos de conexión y el mismo código debe figurar en los planos y registros.
Este sistema permite que otro técnico localice una conexión sin depender de quién participó originalmente en la obra.
Cableado estructurado: normas y estándares
Las normas ofrecen referencias sobre desempeño, componentes, topologías, rutas, espacios, administración y pruebas. Cada proyecto debe considerar también la normativa local y las especificaciones del fabricante. La evidencia técnica permite comprobar si el sistema cumple con las normas aplicables al alcance contratado.
TIA, ISO/IEC y normativa local
Los proyectos deben consultar las ediciones aplicables de la familia ANSI/TIA-568. Estas referencias cubren el desempeño y los componentes del cableado de par trenzado balanceado y de fibra óptica.
El integrador debe indicar en la propuesta qué estándares empleará para diseñar, instalar y evaluar la infraestructura, según el alcance contratado.
La familia ISO/IEC 11801 establece requisitos de cableado genérico para instalaciones del cliente e incluye partes específicas para oficinas, espacios industriales y otros entornos.
En edificios comerciales, el proyecto debe combinar estas referencias con los reglamentos eléctricos, de construcción y de seguridad que correspondan a la ubicación. Copiar especificaciones de un manual antiguo sin revisar la edición aplicable puede dejar referencias técnicas fuera de fecha.
Distancias y límites de instalación
Cada medio, categoría y aplicación tiene límites de distancia y configuración. Revisarlos antes de definir rutas permite seleccionar una solución capaz de transmitir datos con el desempeño requerido, en lugar de instalar un cable solo porque alcanza físicamente entre dos puntos.
La distancia también influye en la elección entre cobre y fibra y en la ubicación de cuartos de telecomunicaciones. El proyecto debe calcular las rutas reales, no solo la distancia en línea recta sobre el plano, ya que las canalizaciones, los cambios de nivel y los recorridos modifican el trayecto.
Esta revisión protege la transmisión de datos y evita descubrir límites físicos después de terminar muros, plafones o mobiliario.
Pruebas, certificación y documentación
Una instalación no termina cuando el usuario conecta su computadora y obtiene red. La certificación permite comprobar si el enlace cumple los parámetros definidos para la categoría y configuración utilizadas, mientras la documentación muestra dónde está cada elemento.
Juntas, ambas tareas convierten una instalación física en infraestructura que puede administrarse y mantenerse.
Qué debe medirse
Las pruebas deben corresponder al medio instalado y al objetivo definido para el proyecto. En cobre, la certificación de campo debe evaluar el desempeño del enlace con equipos adecuados; en fibra, las pruebas deben corresponder al sistema óptico y al alcance contratado.
El resultado debe demostrar que el enlace cumple lo especificado y no limitarse a una comprobación básica de continuidad.
Entregables del integrador
El cierre del proyecto debe incluir resultados de pruebas, identificación de puntos, planos actualizados y una memoria que describa lo instalado. Skyred plantea la certificación y la documentación como parte de su enfoque de ingeniería para redes y cada proyecto de cableado estructurado.
Esto evita que una modificación futura dependa de la única persona que recuerda cómo quedó armado el rack.
La administración del cableado forma parte del ciclo de vida de la red y debe actualizarse después de altas, bajas o movimientos. La familia ANSI/TIA-606 ofrece referencias para identificar y administrar la infraestructura de telecomunicaciones.
La documentación debe reflejar la instalación real y estar disponible durante mantenimiento, auditorías y expansiones.
Errores comunes del cableado estructurado
Los errores de instalación pueden dificultar el diagnóstico y las ampliaciones, aunque la red funcione al entregarse. Detectarlos desde el proyecto reduce interrupciones durante cambios de usuarios, equipos o áreas.
Interferencia, curvas y tensión
Tender cables de datos junto a fuentes de ruido eléctrico sin analizar el recorrido puede aumentar el riesgo de problemas de señal. También pueden aparecer fallas cuando el cable se aplasta, se dobla fuera de las condiciones recomendadas o recibe tensión excesiva durante el tendido.
Separar rutas, proteger el cable y respetar las especificaciones del sistema reducen estos riesgos.
Desorden y canalizaciones saturadas
Un rack lleno de patch cords cruzados dificulta identificar conexiones y convierte cualquier cambio en una tarea de riesgo. Las canalizaciones saturadas dejan poco espacio para mantenimiento, reemplazos o nuevas rutas y pueden complicar el tendido físico.
El orden y la reserva de capacidad desde el inicio reducen estos problemas.
Instalaciones sin planeación ni documentación
Agregar puntos conforme aparecen necesidades puede parecer rápido, pero crea rutas inconsistentes y aumenta la dependencia de soluciones temporales. El problema crece cuando la empresa abre otra área, agrega cámaras o reorganiza estaciones y descubre que no existe un plano actualizado.
La falta de documentación también dificulta demostrar qué se instaló, dónde se instaló y con qué resultados.
Mantenimiento y crecimiento de la red
El mantenimiento preventivo ayuda a conservar la vida útil del sistema y permite revisar una infraestructura que debe adaptarse a cambios de usuarios, equipos y aplicaciones. Detectar daños y conservar el orden reduce interrupciones y modificaciones innecesarias.
Inspecciones y cambios documentados

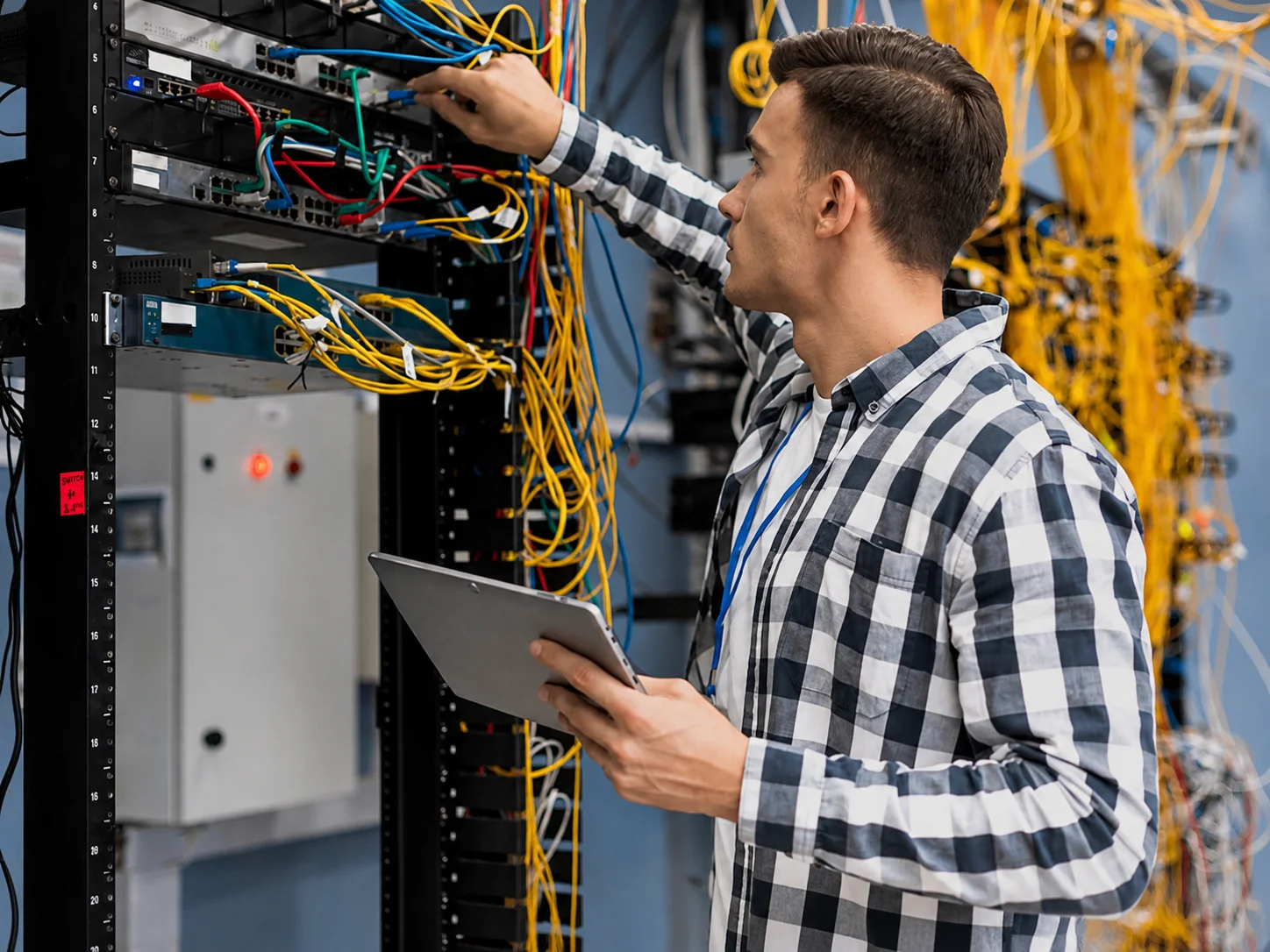

El mantenimiento debe revisar los racks, los patch cords, las etiquetas, las canalizaciones, las conexiones y las condiciones físicas de los espacios de telecomunicaciones. Cada alta, baja o movimiento debe reflejarse en los registros para que el plano continúe representando la instalación real.
Cuando esa disciplina se pierde, el documento deja de servir y la empresa vuelve a depender de la memoria de una persona.
La revisión también debe contemplar sistemas que dependen de la red y de la alimentación eléctrica. CCTV, controles de acceso y otros equipos críticos pueden requerir UPS y acondicionamiento de energía según el diseño y las necesidades de continuidad del sitio.
La estabilidad operativa depende tanto del cableado como de los equipos que concentran, alimentan o soportan las conexiones.
Capacidad para futuras expansiones
Una infraestructura escalable reserva capacidad en racks, canalizaciones, puertos y rutas desde el diseño inicial. Esto resulta útil cuando la empresa crece, cambia la distribución o necesita agregar usuarios, cámaras, puntos de acceso WiFi o dispositivos de control.
Uno de los beneficios del cableado estructurado es permitir ampliaciones ordenadas cuando el diseño reserva espacio y capacidad desde la primera instalación.
Prever espacio durante la primera instalación reduce la necesidad de reorganizar una infraestructura saturada cuando la operación ya está en marcha.
Cómo elegir un integrador
Un responsable de TI u operaciones no debe evaluar a un proveedor solo por el precio por punto instalado. Conviene revisar cómo diseña, qué normas toma como referencia, cómo prueba, qué documentación entrega y qué soporte ofrece después.
La diferencia aparece cuando surge una falla y la empresa necesita encontrar la causa sin detener a todos los usuarios.
Experiencia, garantía y soporte
Un integrador debe poder explicar el alcance antes de comenzar y entregar evidencia al finalizar. Conviene solicitar el levantamiento, el diseño, los criterios técnicos, la certificación, los planos, el etiquetado, la memoria de instalación, las condiciones de garantía y el soporte posterior como parte de la evaluación.
Estos elementos permiten comparar propuestas por el resultado completo y no solo por metros de cable o número de puntos.
Skyred integra cableado estructurado, fibra óptica, videovigilancia, control de acceso y soluciones electromecánicas dentro de su oferta de infraestructura empresarial.
Su enfoque de diseño e ingeniería contempla redes certificadas, fibra, canalizaciones, centros de datos y seguridad física, lo que permite tratar el proyecto como un conjunto conectado y no como trabajos aislados. El objetivo es que la infraestructura pueda mantenerse y crecer sin depender de parches o conocimiento informal.
Skyred integra cableado estructurado, fibra óptica, videovigilancia, control de acceso y soluciones electromecánicas dentro de su oferta de infraestructura empresarial.
Su enfoque de diseño e ingeniería contempla redes certificadas, fibra, canalizaciones, centros de datos y seguridad física, lo que permite tratar el proyecto como un conjunto conectado y no como trabajos aislados. El objetivo es que la infraestructura pueda mantenerse y crecer sin depender de parches o conocimiento informal.
Si tu empresa está por mudarse, remodelar, abrir una sucursal o corregir una instalación que ya genera fallas, solicita un levantamiento de sitio con Skyred. El diagnóstico permite revisar la infraestructura existente, necesidades de red, seguridad física, energía y crecimiento antes de definir el alcance.
A partir de esa información puedes pedir una cotización o agendar una visita con requisitos técnicos claros y entregables verificables.
