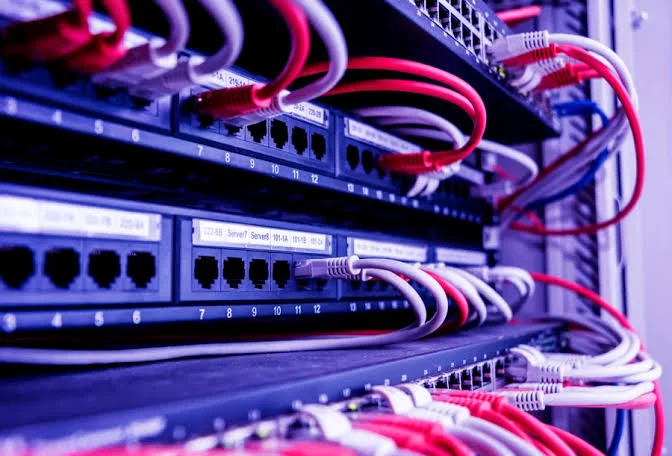

En un sistema de cableado estructurado, el cableado vertical conecta pisos, áreas técnicas y edificios. SkyRed diseña esta infraestructura para evitar interrupciones, racks sin identificar y ampliaciones improvisadas. Una empresa necesita que su red funcione desde el primer día y que pueda crecer sin rehacer la instalación.
SkyRed resume
- El cableado vertical o backbone conecta los distribuidores, cuartos de telecomunicaciones y áreas técnicas de un edificio o campus.
- La fibra óptica suele ofrecer mayor distancia y ancho de banda, mientras que el cobre puede atender enlaces cortos y aplicaciones específicas.
- Un diseño escalable debe considerar la capacidad de reserva, las rutas redundantes, las canalizaciones, la energía estable y el crecimiento futuro.
- La certificación, el etiquetado y los planos permiten comprobar el rendimiento y diagnosticar fallas sin depender de una sola persona.
- Un levantamiento de sitio ayuda a seleccionar el medio, las rutas y la capacidad antes de una mudanza, ampliación o nueva sucursal.
Qué es el cableado vertical
El cableado vertical conecta los distribuidores principales e intermedios de una red empresarial. También recibe los nombres de backbone, cableado troncal o columna vertebral de la infraestructura. Su función consiste en transportar voz, datos y video entre los espacios técnicos de un edificio o campus.
Se debe aclarar que el recorrido no siempre sube entre pisos. Las canalizaciones verticales o backbone pueden recorrer una misma planta o conectar construcciones separadas. Lo que define al subsistema es su función de interconexión, no la orientación física del cable.
El término “backbone de cableado estructurado” describe la parte que concentra el tráfico de los enlaces horizontales. Este sistema necesita mayor ancho de banda, capacidad de crecimiento y protección que una conexión destinada a un solo usuario. Una falla puede desconectar un piso, una nave industrial o varias áreas operativas.
Componentes y conexión entre MDF e IDF
El distribuidor principal o MDF concentra los enlaces centrales del edificio. Los distribuidores intermedios o IDF se encuentran en los cuartos de telecomunicaciones de cada piso o zona. El backbone suele conectarlos mediante una topología en estrella, siempre que el diseño del inmueble lo permita.

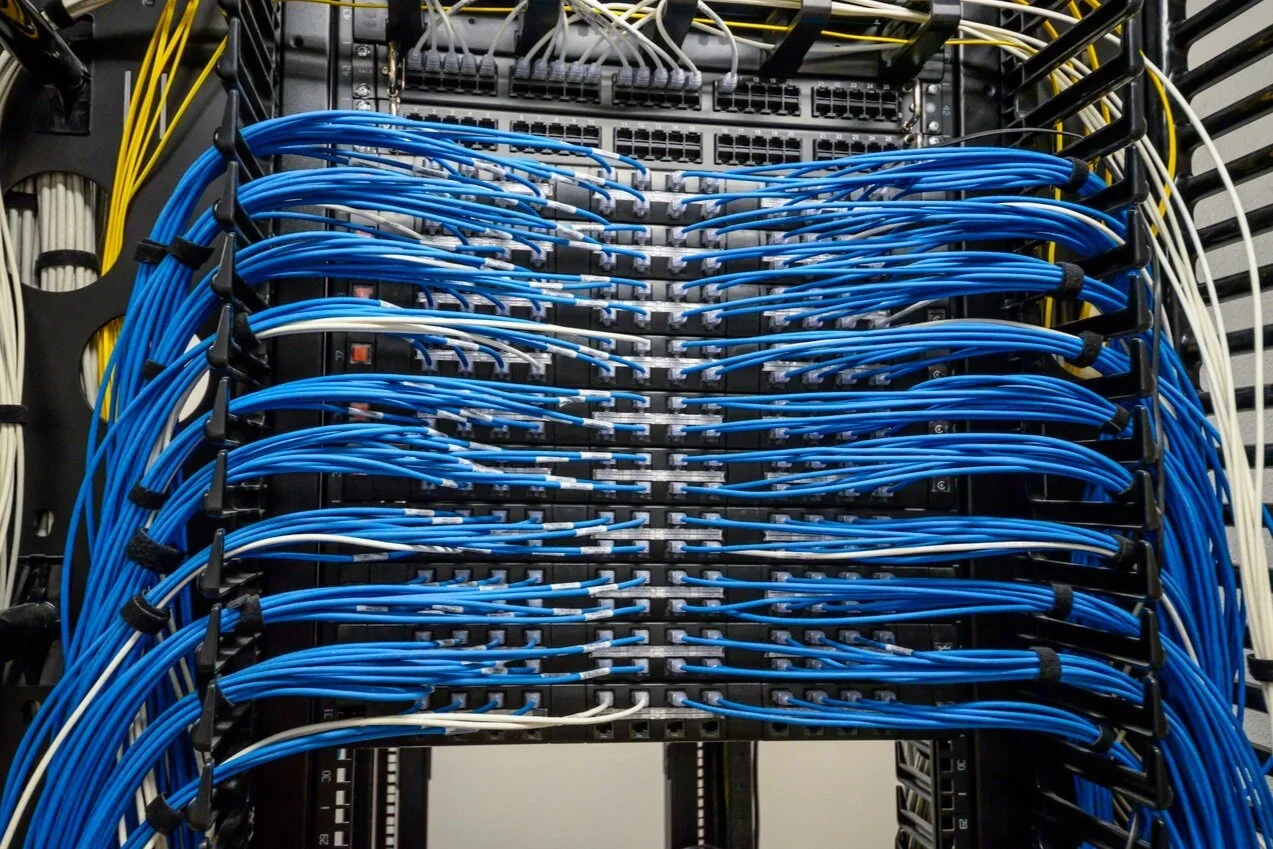

El sistema incluye cables, paneles, distribuidores ópticos, conectores, empalmes y elementos de administración. También comprende los puntos principales e intermedios de conexión cruzada y cada terminación mecánica necesaria. Los armarios de telecomunicaciones protegen y ordenan estos componentes para simplificar el mantenimiento.
Los cuartos de entrada reciben los servicios externos, mientras que la entrada de servicios marca su incorporación al inmueble. Los cuartos de equipo alojan switches, servidores de comunicaciones y distribuidores principales. En ese espacio se ubica el equipo electrónico que alimenta las conexiones hacia los distintos niveles.
Características del cableado vertical
Capacidad, distancia y escalabilidad
La capacidad depende de las aplicaciones, los equipos activos, las distancias y el número de usuarios. Un enlace de alta velocidad requiere componentes compatibles de extremo a extremo. Un cable con capacidad elevada no compensa conectores deficientes, empalmes mal ejecutados o interfaces limitadas.
La distancia determina el medio adecuado. El cobre funciona en enlaces cortos y aplicaciones específicas, pero tiene límites más estrictos y mayor sensibilidad a interferencias. La fibra cubre mayores distancias y aumenta la capacidad sin introducir corriente eléctrica entre los puntos conectados.
La escalabilidad exige calcular fibras, puertos de reserva y espacio en racks y canalizaciones. Una sucursal puede iniciar con pocos usuarios y después sumar telefonía, cámaras y control de acceso. Sin esa previsión, cada crecimiento se convierte en un parche.
Fibra óptica frente a cobre

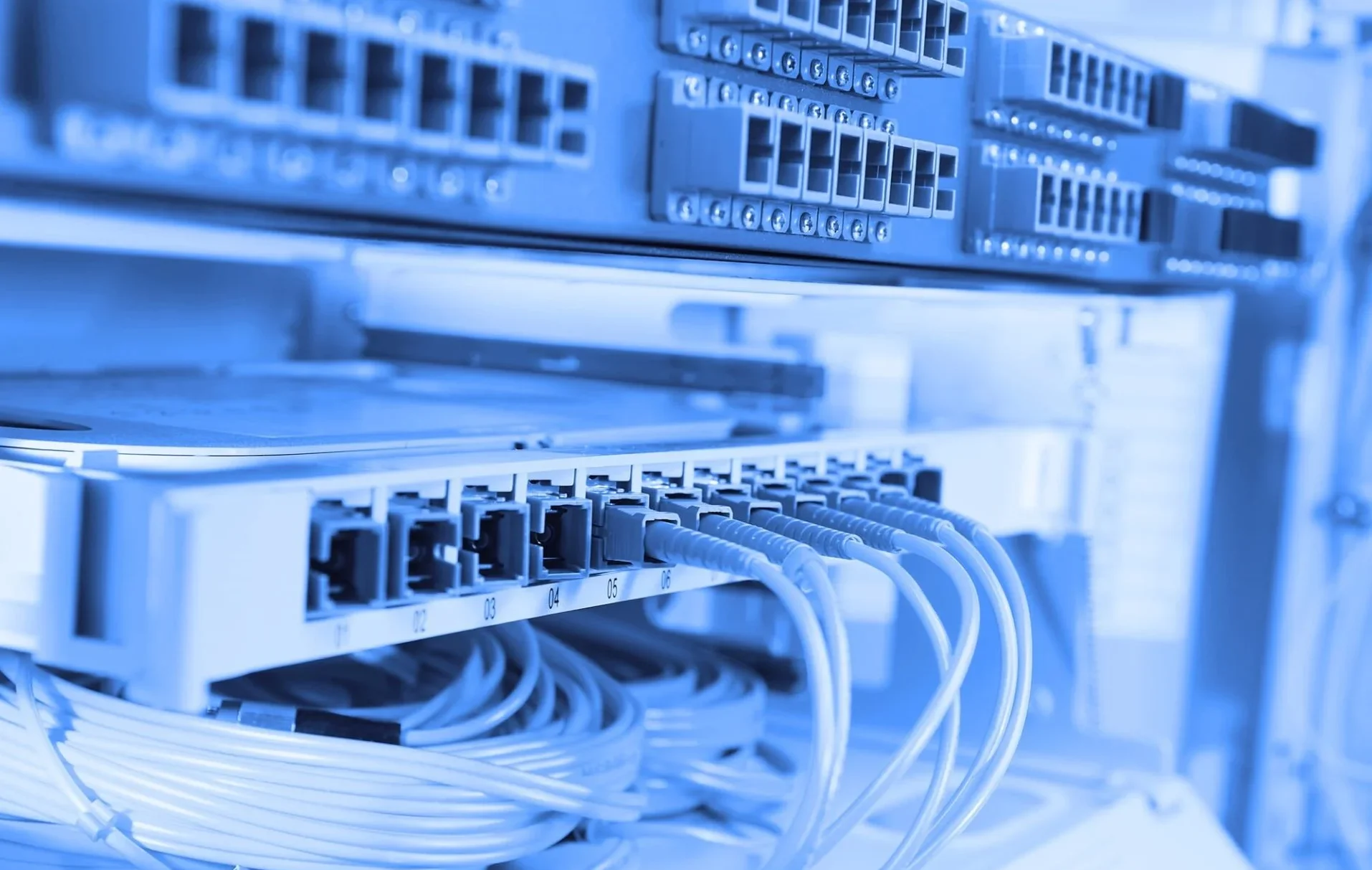

Muchos backbones utilizan cables de fibra óptica por su capacidad y alcance. El cable de fibra puede ser multimodo o monomodo, según la distancia, las interfaces y el crecimiento esperado. La selección debe partir de cálculos técnicos, no solo del costo inicial.
La fibra multimodo suele atender recorridos internos, mientras que la monomodo permite mayores distancias. Ambas requieren conectores limpios, empalmes correctos y pruebas acordes con el enlace. Algunos sistemas utilizan cables de cobre para telefonía o controles dentro de sus límites técnicos.
¿Qué son el cableado horizontal y el cableado vertical?
El cableado horizontal conecta el cuarto de telecomunicaciones con las salidas de las áreas de trabajo. El sistema de cable horizontal atiende computadoras, teléfonos, impresoras, cámaras y puntos de acceso. El vertical enlaza esos cuartos con el distribuidor principal y concentra el tráfico de varios usuarios.
En términos simples, el horizontal llega al dispositivo y el vertical une los puntos de distribución. Ambos forman parte del sistema de cableado estructurado, pero cumplen funciones diferentes. Confundirlos puede producir cálculos incorrectos de distancia, capacidad y cantidad de puertos.
| Criterio | Cableado horizontal | Cableado vertical |
|---|---|---|
| Función | Conectar las áreas de trabajo. | Conectar distribuidores. |
| Recorrido | Del IDF al usuario. | Del MDF hacia los IDF. |
| Medios comunes | Cobre y fibra. | Fibra y cobre. |
| Tráfico | Dispositivos individuales. | Varias áreas o pisos. |
| Impacto de una falla | Uno o varios puntos. | Un piso o zona completa. |
Ventajas y desventajas del cableado vertical backbone
Ventajas
- Conecta pisos, áreas y edificios desde una infraestructura central.
- Ofrece mayor ancho de banda cuando emplea fibra óptica.
- Permite ampliar usuarios, cámaras y equipos sin rehacer toda la red.
- Reduce interrupciones cuando incluye rutas físicas redundantes.
Desventajas
- Requiere mayor inversión inicial que una instalación improvisada.
- Puede desconectar un área completa si no existe redundancia.
- Exige canalizaciones, racks y cuartos técnicos con espacio suficiente.
- Necesita personal especializado para instalar y certificar la fibra.
Tipos de cableado backbone
Los tipos de cableado pueden clasificarse por alcance, arquitectura y medio de transmisión:
- Por alcance: backbone de edificio o de campus.
- Por arquitectura: centralizado, en estrella o con rutas redundantes.
- Por medio: fibra óptica o cobre, según distancia y capacidad.
Backbone de edificio y campus
El backbone del edificio comunica el MDF con los distribuidores de cada nivel o área. Se usa en oficinas, hospitales, centros comerciales, plantas y almacenes. Su recorrido puede aprovechar ductos verticales, cuartos alineados o rutas horizontales entre zonas.
El backbone del campus conecta construcciones dentro de un mismo complejo. Puede enlazar oficinas, naves, casetas, patios y centros de distribución. El proyecto debe revisar distancias, protección mecánica, entradas al inmueble, puesta a tierra y exposición ambiental.
Cableado backbone en una empresa
El cableado backbone en una empresa sostiene servicios que van más allá de las computadoras. Puede transportar conexiones de videovigilancia, telefonía, puntos de acceso y sistemas de control. Una capacidad insuficiente afecta varias operaciones al mismo tiempo.
Imagine una planta que agrega una bodega al otro lado del patio. Si el proyecto dejó canalizaciones y fibras disponibles, la nueva zona puede conectarse de forma controlada. Sin reserva ni documentación, la ampliación obliga a rastrear cables, abrir rutas y detener servicios.
Diseño e instalación del backbone
El diseño de red debe comenzar con un levantamiento físico y una lista de servicios. El responsable necesita saber cuántos usuarios, cámaras, accesos y equipos usarán cada enlace. También debe identificar horarios críticos, puntos únicos de falla y ampliaciones previstas.
La instalación debe coordinarse con obra civil, energía, climatización y seguridad física. Una ruta indicada en los planos puede estar bloqueada por tuberías o elementos estructurales. Revisar el sitio antes de cotizar reduce cambios y retrasos.
Normas, canalizaciones y redundancia
ANSI/TIA-568 e ISO/IEC 11801 establecen criterios generales para el cableado. ANSI/TIA-569 orienta rutas y espacios; ANSI/TIA-606 aborda administración y etiquetado; ANSI/TIA-607 trata la unión y puesta a tierra. El proyecto debe aplicar la edición vigente y los requisitos locales correspondientes.
Cumplir una norma implica usar componentes compatibles, respetar radios de curvatura y proteger los recorridos. Las canalizaciones no deben saturarse ni exponer los cables a tensión, humedad o interferencias. También deben atenderse los requisitos eléctricos, constructivos y contra incendios del inmueble.
La redundancia reduce el impacto de una rotura o intervención. Dos cables dentro de la misma canalización no forman rutas físicas independientes. Cuando la continuidad lo justifica, el proyecto debe separar trayectorias y documentar los servicios protegidos.
Los equipos activos también necesitan energía estable. Los switches centrales pueden requerir UPS, PDU, protección eléctrica y condiciones térmicas controladas. Un backbone intacto no mantiene el servicio si el cuarto técnico pierde alimentación.
Certificación y errores comunes
La certificación comprueba que el enlace cumple los parámetros de su categoría o clase. Una prueba de continuidad confirma la conexión, pero no demuestra el rendimiento. El informe debe identificar cada enlace, resultado, instrumento y fecha.
En fibra pueden requerirse mediciones de pérdida y longitud. Algunos proyectos también requieren reflectometría para localizar empalmes, eventos o daños. En cobre, el certificador evalúa los parámetros eléctricos asociados con la categoría del enlace.
Pruebas, etiquetado y documentación
La documentación convierte la instalación en una infraestructura administrable. El entregable debe incluir planos, rutas e identificación de racks, puertos, paneles, fibras y enlaces. La memoria de instalación registra materiales, resultados, cambios y criterios del proyecto.
Un rack sin etiquetas obliga al técnico a seguir cables y aumenta el riesgo de desconectar un servicio. La dependencia crece cuando solo una persona comprende la instalación. Un esquema uniforme permite diagnosticar fallas sin comenzar desde cero.
SkyRed trabaja como integrador de infraestructura de red y seguridad física, no como un proveedor que solo tiende cable. Su alcance incluye diseño, certificación y documentación para que el cliente conserve el control técnico. También permite coordinar CCTV, control de accesos y continuidad eléctrica dentro de un proyecto común.
Cuándo renovar el backbone
El mantenimiento del cableado estructurado debe incluir la revisión del backbone cuando aparecen fallas intermitentes, pérdida de capacidad o saturación de puertos. También conviene evaluarlo antes de una mudanza, remodelación, apertura o incorporación de cámaras y accesos. Esperar hasta la puesta en marcha aumenta el riesgo de dejar a usuarios sin servicio.
La antigüedad no determina por sí sola el reemplazo. El diagnóstico debe revisar demanda, estado físico, pruebas, documentación y compatibilidad con los equipos actuales. A veces basta con ordenar y certificar; en otros casos deben sustituirse medios o abrirse rutas.
Las ampliaciones improvisadas, los cables sin identificar y los puntos intermitentes indican que la instalación dejó de responder al negocio. Estas condiciones suelen confundirse con fallas del proveedor de internet. El resultado es un diagnóstico más largo y costoso.
Infraestructura conectada con la operación
El backbone también sostiene cámaras, lectores, controladores y estaciones de monitoreo. El control de accesos peatonales y vehiculares debe contemplar rutas, alimentación, respaldo y capacidad; una barrera o lector de placas no debe depender de una extensión improvisada. Tras un incidente en una bodega o patio, una infraestructura documentada permite recuperar evidencia, identificar la causa y restablecer el servicio.
Solicita un levantamiento de sitio
El cableado vertical debe diseñarse como la columna vertebral de la operación, no como cables aislados entre pisos. La capacidad, las rutas, la certificación y los planos determinan si podrá crecer sin nuevas obras. También reducen la dependencia de una persona y acortan el diagnóstico de fallas.
Solicita a SkyRed un levantamiento para revisar recorridos, cuartos técnicos, capacidad, energía y seguridad física. El análisis permitirá decidir si conviene conservar, ampliar o renovar el backbone. También puedes pedir una cotización o agendar una visita antes de una mudanza, apertura o remodelación.
