La certificación del enlace permanente del cableado estructurado permite medir el desempeño real de cada enlace mediante equipos especializados y detectar fallas de longitud, terminación, interferencia o pérdida de señal. Este proceso genera evidencia técnica que facilita la entrega del proyecto, el mantenimiento y futuros diagnósticos.
SkyRed integra infraestructura de red y seguridad física con pruebas, certificación y documentación para que cada enlace pueda identificarse, medirse y mantenerse.
SkyRed resume
- El enlace permanente corresponde a la parte fija del cableado estructurado y normalmente se diseña con una longitud máxima de 90 metros.
- La prueba de enlace permanente valida la infraestructura instalada, mientras que la prueba de canal incluye también los patch cords y la conexión completa hasta el equipo.
- La certificación debe revisar parámetros como pérdida de inserción, NEXT, pérdida de retorno, longitud y mapa de cableado para confirmar que el enlace cumple con el estándar definido.
- Un resultado PASS debe estar ligado a una identificación clara, reportes, etiquetado y planos para que la empresa pueda mantener, diagnosticar y ampliar la red con menos incertidumbre.
- Las normas ISO/IEC 11801 y ANSI/TIA-568 aportan criterios técnicos para diseño, desempeño y pruebas, lo que ayuda a mantener una infraestructura documentada y preparada para crecer.
Qué es un enlace permanente
Si buscas qué es el enlace permanente, se trata de la sección fija del cableado que conecta el área de telecomunicaciones con la salida del área de trabajo. En una instalación típica, comienza en el hardware de conexión del patch panel y termina en la toma donde se conectará una computadora, teléfono IP, punto de acceso u otro equipo. Esta parte permanece instalada y no debería cambiar durante la operación diaria.
Qué incluye y qué excluye
Un enlace permanente incluye el cable horizontal, sus terminaciones y el hardware de conexión fijo entre el cuarto de telecomunicaciones y el área de trabajo. También puede incluir un punto de consolidación cuando el diseño lo contempla. Estas conexiones permanentes deben quedar identificadas y protegidas para evitar cambios accidentales.
Los patch cords que conectan el switch con el panel o la toma con el equipo final no forman parte de esta prueba. Esos elementos pertenecen al canal completo porque pueden cambiar durante el uso diario. Separarlos ayuda a evaluar con precisión la parte de la instalación que debe permanecer estable.
Longitud máxima de 90 metros
En los sistemas empresariales habituales de cableado balanceado, el enlace permanente se diseña con una longitud máxima de 90 metros. El canal completo puede llegar normalmente a 100 metros al sumar el cableado fijo y los cordones de conexión. Esta diferencia deja margen para los elementos que cambian durante la vida útil de la red.
Los 90 metros no deben verse como una meta que siempre debe alcanzarse. La ruta real depende de canalizaciones, temperatura, espacios técnicos y futuras ampliaciones. Medir desde el levantamiento evita descubrir durante una mudanza que una zona quedó demasiado lejos del cuarto de telecomunicaciones.
Enlace de canal y enlace permanente
El enlace de canal y el enlace permanente representan alcances distintos dentro de una misma ruta de comunicación.
Diferencias entre ambas pruebas
La prueba de enlace permanente se concentra en la infraestructura que queda instalada y que no debería manipularse durante el uso diario. La prueba de canal añade las conexiones que van desde el equipo activo hasta el dispositivo final. En condiciones habituales, el enlace permanente se diseña hasta 90 metros y el canal completo hasta 100 metros.
Las diferencias principales son:
- El enlace permanente evalúa el cable horizontal, las terminaciones y las conexiones fijas.
- El canal evalúa la ruta completa, incluidos los patch cords.
- El enlace permanente se usa para aceptar una instalación.
- El canal ayuda a revisar la conexión tal como la usa el equipo.
- MPTL se usa cuando el cable horizontal termina directamente en ciertos dispositivos fijos.
Cuándo usar PL, canal o MPTL
La prueba PL o Permanent Link resulta adecuada para validar una instalación nueva antes de entregarla. Permite confirmar si cada enlace fijo cumple con el límite seleccionado y deja evidencia que puede guardarse como referencia. Esa información sirve cuando meses después aparece una modificación o una falla.
La prueba de canal revisa la ruta completa que usará un dispositivo e incluye los cordones presentes en la configuración final. MPTL se aplica cuando el cable horizontal termina directamente en un conector conectado a un dispositivo fijo, como una cámara o un punto de acceso. La prueba debe corresponder a la topología realmente instalada.
Cómo probar un enlace permanente
Probar un enlace permanente requiere más que conectar un equipo y confirmar que existe señal. El certificador debe medir el enlace contra el límite correspondiente a la categoría, configuración y estándar seleccionados. El resultado debe quedar asociado con una identificación clara para relacionarlo con planos, paneles y salidas.
En una instalación empresarial, este proceso crea una línea base antes de que los usuarios ocupen el espacio. Si una conexión falla meses después, el responsable puede comparar su condición actual con el resultado registrado en la entrega. Sin esa evidencia, cada diagnóstico empieza casi desde cero.
Adaptadores y configuración del certificador
La prueba debe usar adaptadores diseñados para enlace permanente. Estos accesorios permiten medir la parte fija sin introducir los patch cords que corresponden al canal. El técnico también debe seleccionar el tipo de cableado, la categoría y el límite de prueba que correspondan al proyecto.
Un proceso ordenado puede seguir estas etapas:
- Identificar el enlace y sus dos extremos.
- Confirmar categoría y límite de prueba.
- Conectar los adaptadores de enlace permanente.
- Ejecutar la prueba y revisar parámetros.
- Corregir cualquier falla y volver a probar.
- Guardar el resultado con la nomenclatura del proyecto.
Pérdida de inserción, NEXT y retorno
La pérdida de inserción indica cuánto disminuye la señal mientras atraviesa el enlace. NEXT mide la interferencia que un par puede inducir sobre otro cerca del extremo de medición. Una terminación incorrecta, pares destrenzados más de lo necesario o componentes inadecuados pueden empeorar estos valores.
La pérdida de retorno se relaciona con la energía reflejada por cambios de impedancia dentro del enlace. Conectores, terminaciones deficientes o daños físicos pueden generar esas reflexiones. El certificador también puede revisar el mapa de cableado, la longitud, el retardo y otros parámetros definidos por el límite de prueba.
Resultados y fallas de la prueba
Un resultado PASS indica que los parámetros medidos cumplen con el límite aplicado por el certificador. Un resultado FAIL señala que uno o varios valores quedaron fuera de ese límite y requieren revisión. El margen muestra qué tan cerca está una medición del límite y ayuda a interpretar la condición del enlace.
Las fallas pueden venir de terminaciones deficientes, daño físico, pares mal acomodados, longitud excesiva o componentes incompatibles. El técnico debe corregir la causa, repetir la prueba y guardar el resultado final. Esto reduce la incertidumbre cuando un punto intermitente parece una falla del switch, de la computadora o del servicio de internet.
Cuáles son los elementos del cableado estructurado
El cableado estructurado no depende de un solo cable ni se limita de forma universal a tres componentes. El sistema combina espacios, rutas, cableado horizontal, backbone, hardware de conexión, áreas de trabajo y elementos de distribución según el tamaño del inmueble. Su organización permite administrar cambios sin rehacer toda la infraestructura.
En una empresa, esta estructura también sostiene telefonía IP, puntos de acceso, CCTV empresarial y dispositivos de control de acceso. Por eso, un problema de cableado puede afectar tanto la productividad como la visibilidad de un patio, una bodega o una entrada. La red física debe pensarse como parte de la operación.
Componentes del sistema de cableado
El cableado horizontal conecta los espacios de telecomunicaciones con las áreas donde se encuentran usuarios o dispositivos. Los patch panels concentran las terminaciones, mientras las tomas proporcionan puntos definidos para conectar equipos. El backbone comunica áreas de distribución, pisos, edificios o cuartos según el diseño.
El rack, las canalizaciones y el etiquetado también influyen en el mantenimiento. Un rack sin identificar puede convertir un cambio sencillo en una tarea de riesgo porque nadie sabe qué servicio depende de cada puerto. Una infraestructura documentada permite agregar puntos sin desconectar por error una cámara, un acceso o un área de trabajo.
La energía debe considerarse junto con la red cuando se diseña infraestructura crítica. Switches, grabadores y equipos de control pueden requerir UPS, PDU u otras soluciones de acondicionamiento de energía. Si la red está certificada pero los equipos críticos pierden alimentación, la continuidad sigue incompleta.

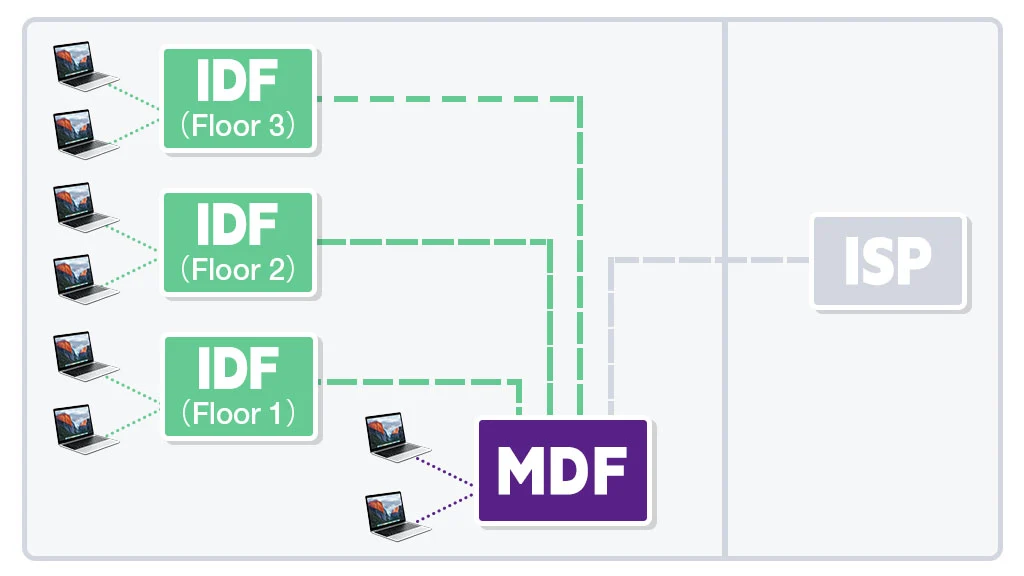

Qué es un MDF y un IDF
MDF identifica el punto principal de distribución de comunicaciones de un edificio o instalación. Desde este espacio se concentran conexiones principales y se enlazan otras áreas de distribución. Su ubicación, capacidad y rutas deben definirse desde el diseño para evitar recorridos innecesarios.
Un IDF acerca la distribución a pisos o zonas alejadas del punto principal. Puede enlazarse con el MDF mediante backbone, incluso sobre fibra cuando el proyecto lo requiere. Esta distribución ayuda a controlar distancias y simplifica ampliaciones.
De esta forma, el ISP o proveedor de servicios de internet entrega la conexión externa que conecta la red del edificio con Internet u otros servicios de telecomunicaciones. Esta conexión normalmente ingresa por el punto de demarcación del proveedor y luego se conecta al equipo de red ubicado en el MDF. Desde ahí, la conectividad puede distribuirse a los distintos IDF y áreas de trabajo mediante la infraestructura de cableado estructurado.
Normas para enlaces permanentes
Las normas establecen criterios comunes para el diseño, la instalación y la evaluación de sistemas de cableado. Sin esos criterios, dos proveedores podrían llamar correctas a instalaciones con resultados muy distintos. Para una empresa, trabajar con límites definidos facilita establecer qué debe entregarse y cómo debe comprobarse.
Qué es la norma ISO/IEC 11801
ISO/IEC 11801 establece requisitos para sistemas de cableado genérico en instalaciones. Su enfoque define criterios para arquitectura, desempeño y componentes de una infraestructura organizada. Esto ayuda a tratar el cableado como un sistema medible y no como conexiones aisladas.
Para el responsable de una empresa, la norma ofrece un marco común para hablar de canales, enlaces y desempeño. Esto resulta útil en licitaciones, revisiones técnicas y procesos de certificación. El estándar aplicado debe quedar identificado dentro de la documentación del proyecto.
Relación con ANSI/TIA-568
ANSI/TIA-568 establece criterios para infraestructura de telecomunicaciones, cableado balanceado y componentes relacionados. En la práctica, sirve como referencia para diseño, instalación, desempeño y pruebas. El límite seleccionado en el certificador debe corresponder al sistema instalado y a los requisitos definidos para el proyecto.
ISO/IEC 11801 y ANSI/TIA-568 convierten el proyecto en algo medible, repetible y comparable. Cuando una empresa abre otra sucursal, puede exigir los mismos criterios de diseño, prueba, etiquetado y entrega. Esto facilita mantener una infraestructura coherente mientras la operación crece.
Certificación y documentación del enlace
Certificar el cableado demuestra mediante mediciones que los enlaces cumplen con los parámetros definidos para el proyecto. Documentarlo permite saber dónde está cada enlace, cómo fue identificado y qué resultado obtuvo. Ambas tareas deben formar parte de la entrega porque una certificación sin organización pierde gran parte de su valor operativo.
SkyRed trabaja en estos proyectos como integrador de soluciones de infraestructura de red y seguridad física para empresas, con una filosofía enfocada en infraestructura y servicio. El alcance puede incluir diseño, cableado estructurado, certificación y documentación para que la instalación pueda mantenerse y crecer sin depender de la memoria de una sola persona. El mismo criterio puede coordinar red, videovigilancia, control de acceso y energía cuando forman parte de una misma operación.
Qué revisar antes de aceptar la certificación
Antes de aceptar una instalación, el responsable del proyecto debe comprobar que cada resultado corresponde al enlace físico identificado en sitio. También debe confirmar que las pruebas se realizaron con la categoría, el estándar y el tipo de enlace definidos para el proyecto. Un resultado PASS pierde valor si después nadie puede relacionarlo con un puerto, una toma o una ubicación específica.
La revisión puede considerar estos puntos:
- Identificación única de cada enlace;
- Categoría y límite de prueba correctos;
- Resultado PASS de los enlaces entregados;
- Reportes completos y disponibles;
- Correspondencia entre puertos, tomas y planos;
- Registro de correcciones y nuevas pruebas cuando existió una falla.
Esta revisión convierte la certificación en una herramienta para operación y mantenimiento, no solo en un requisito de entrega. Si meses después aparece una falla o se amplía una zona, el equipo puede partir de información comprobable. También reduce la dependencia de la persona que estuvo presente durante la instalación.
Reportes, etiquetado y línea base
Cada enlace certificado debe tener un identificador que corresponda a la nomenclatura física del sitio. El reporte debe permitir relacionar la salida del usuario con el puerto, panel, rack o espacio de telecomunicaciones correspondiente. Los planos y la memoria de instalación completan esa información y ayudan a visualizar rutas y distribución.
La línea base resulta útil cuando el inmueble cambia. Si después se agregan cámaras, puestos, puntos de acceso o controles de entrada, el equipo puede revisar qué capacidad existe y dónde conviene crecer. Esto evita llenar el rack de extensiones y parches que nadie documenta.
La documentación también ayuda durante auditorías, visitas o incidentes. Si ocurre algo en una bodega y las cámaras no grabaron bien, una infraestructura identificada permite revisar la conectividad con mayor rapidez. Lo mismo ocurre cuando una caseta con bitácora en papel evoluciona hacia un control de acceso peatonal o vehicular conectado a la red.
Una infraestructura certificada no elimina todas las fallas posibles, pero reduce una fuente importante de incertidumbre. El responsable de TI u operaciones puede saber qué se instaló, qué desempeño tenía al entregarse y qué cambios se hicieron después. Esa trazabilidad evita depender de una sola persona que recuerde cómo quedó armado todo.
