SkyRed integra esta infraestructura de red y de seguridad física con diseño, certificación y documentación para reducir fallas, facilitar el diagnóstico y preparar la operación para crecer.
Su diseño permite distribuir conexiones desde cuartos de telecomunicaciones hacia oficinas, plantas, cámaras, puntos WiFi y otros dispositivos de manera ordenada y escalable.
SkyRed resume
- El cableado estructurado crea una base física organizada para conectar equipos y servicios de forma estable y escalable.
- Un proyecto debe considerar el diseño, la categoría de cable, las canalizaciones, el ancho de banda, la capacidad futura y la certificación.
- Los planos, el etiquetado y las pruebas permiten localizar fallas sin depender de una sola persona.
- Una infraestructura preparada facilita mudanzas, ampliaciones e integración con CCTV y con el control de acceso.
- Que un punto tenga conexión no significa que cumpla con el desempeño requerido.
¿Qué es el cableado estructurado y para qué sirve?
El cableado estructurado es la infraestructura física que organiza cables, conectores, racks y puntos de red para conectar los equipos de una empresa. El cableado estructurado permite transmitir datos, voz y video de forma estable en una red de área local y conectar computadoras, teléfonos IP, puntos WiFi, además de cámaras sobre una misma infraestructura.
Un sistema de cableado estructurado también facilita el mantenimiento, la certificación y las futuras ampliaciones. Si los puntos no están certificados ni documentados, una falla interna puede confundirse con un problema del proveedor de internet.
En una oficina nueva, esto puede dejar a los usuarios sin conexión desde el primer día. Una instalación ordenada permite identificar la causa con mayor rapidez y reducir el tiempo de diagnóstico.
Redes y cableado estructurado: componentes
Las redes y cableado estructurado cumplen funciones relacionadas pero distintas. El cableado proporciona el medio físico para la transmisión de datos, mientras que los switches y los puntos de acceso distribuyen los servicios. Un diseño correcto evita el desorden, las limitaciones de ancho de banda y las ampliaciones improvisadas.
¿Cuáles son los 3 elementos principales?
De forma práctica, la infraestructura puede agruparse en tres elementos principales:
- Medios de transmisión: incluyen el cobre y la fibra óptica para transportar la señal.
- Elementos de distribución: comprenden racks, patch panels, conectores y armarios de telecomunicaciones.
- Infraestructura de soporte: integra las canalizaciones, el cuarto de telecomunicaciones y las áreas de trabajo.
El cableado horizontal conecta el cuarto de telecomunicaciones con las áreas de trabajo. El cuarto de entrada de servicios recibe las conexiones externas del inmueble, mientras que el cableado vertical backbone comunica los pisos, los cuartos técnicos o las zonas principales de distribución. Esta organización facilita ampliar la infraestructura sin tener que rehacer rutas completas.
Tipos y categorías de cableado
Las redes empresariales utilizan principalmente fibra óptica y cables de par trenzado. El Unshielded Twisted Pair (UTP) no incorpora blindaje adicional, mientras que el Shielded Twisted Pair (STP) añade protección frente a interferencias. La selección depende de la distancia, la capacidad y las condiciones del sitio.
¿Cuáles son los 4 tipos de cables de red?
Los cuatro tipos de cables de red que suelen considerarse en una clasificación general son:

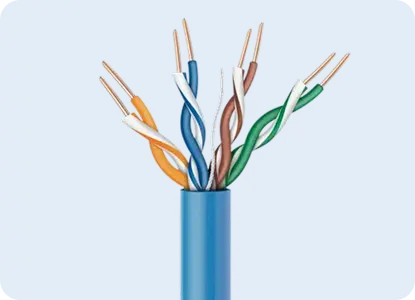

- UTP (Unshielded Twisted Pair): cable de par trenzado sin blindaje, común en oficinas y redes empresariales.

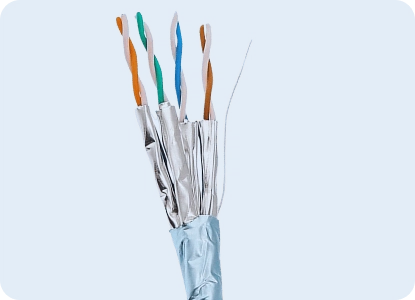

- STP (Shielded Twisted Pair): es un tipo de cable de par trenzado protegido que ayuda a reducir las interferencias electromagnéticas.

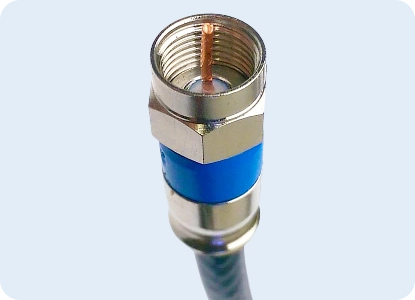

- Cables coaxiales: se mantienen en aplicaciones específicas y en algunos sistemas existentes.

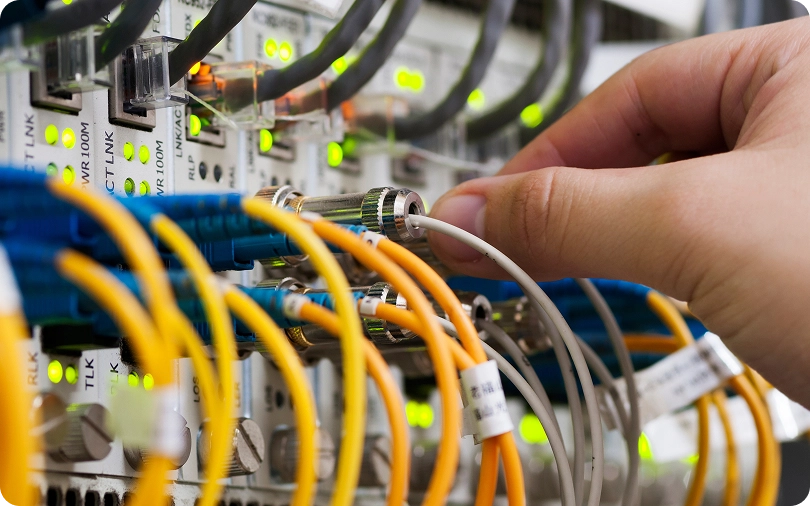

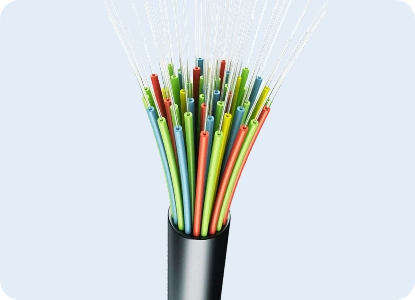

- Fibra óptica: permite la transmisión de datos a mayores distancias y con mayor capacidad.
La elección depende de la distancia, el ancho de banda, las condiciones del sitio y los equipos que se conectarán a la red.

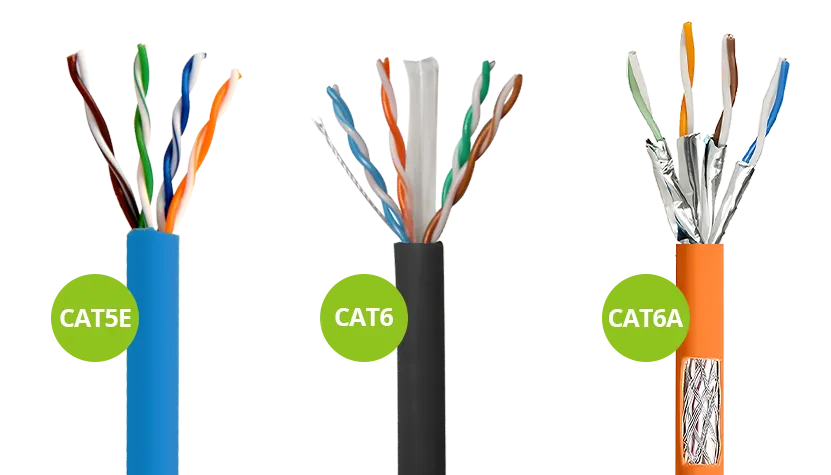

Cat 5e, Cat 6 y Cat 6A
Cat 5e sigue presente en las instalaciones existentes, mientras que Cat 6 y Cat 6A ofrecen mayor capacidad. Cat 6A puede soportar 10 Gigabit Ethernet en canales de hasta 100 metros, siempre que la instalación cumpla con las especificaciones aplicables. Si la empresa espera crecer, debe evaluar el ancho de banda antes de cerrar muros o canalizaciones.
Cableado estructurado: normas y estándares
El cableado estructurado se diseña y se verifica con referencias como ANSI/TIA-568 e ISO/IEC 11801. Estas normas orientan el diseño, la instalación y la comprobación del cableado, junto con criterios sobre canalizaciones, interferencias y la puesta a tierra cuando corresponde. Usar referencias vigentes ayuda a mantener un desempeño medible.
Diseño, certificación y documentación
El proyecto debe comenzar con un levantamiento de usuarios, equipos, distancias, rutas y crecimiento previsto como parte del diseño e ingeniería de proyectos. También debe definir el cuarto de telecomunicaciones, el cuarto de entrada de servicios, las canalizaciones y los puntos de distribución. Esta planeación reduce los problemas durante una mudanza, una remodelación o una apertura.
Un punto con conexión no demuestra que se alcance el desempeño esperado. La certificación comprueba los parámetros de transmisión de datos y genera evidencia de cada enlace. Planos, etiquetas, identificación de puertos y memoria técnica permiten diagnosticar fallas sin depender de una sola persona.
Beneficios del cableado estructurado para empresas
Entre los principales beneficios se encuentran el diagnóstico rápido, una administración ordenada y la capacidad de crecer sin tener que rehacer la instalación. De igual manera, facilita la integración de cámaras IP, CCTV empresarial, control de acceso y puntos WiFi dentro de una infraestructura común. Reservar capacidad en racks y en canalizaciones simplifica futuras ampliaciones.
Cómo elegir un proveedor
El precio por punto no incluye levantamiento, certificación, planos, etiquetado ni soporte. SkyRed trabaja como integrador de infraestructura de red y de seguridad física para empresas, con proyectos orientados a entregar sistemas certificados, documentados y preparados para crecer. Esto permite evaluar una instalación por su desempeño y su capacidad futura.
Si tu empresa planea una mudanza, remodelación, apertura o crecimiento, solicita un levantamiento de sitio. SkyRed puede revisar rutas, capacidad, ancho de banda y necesidades de infraestructura antes de iniciar la instalación. Puedes solicitar una cotización para definir el alcance técnico.
