Los tipos de conectores para cableado estructurado, como RJ45, keystone jack, LC, SC y MPO/MTP, influyen en la velocidad, estabilidad y capacidad de crecimiento de una red. Durante una mudanza o apertura, una terminación incorrecta puede dejar equipos, cámaras y accesos sin comunicación.
SkyRed resume
- Los conectores más usados son RJ45 y keystone para cobre, LC, SC y MPO/MTP para fibra óptica, y BNC para coaxial.
- El cable, el conector, el patch panel y el patch cord deben compartir categoría, blindaje y especificaciones compatibles.
- El enlace permanente admite hasta 90 metros, mientras el canal completo puede alcanzar 100 metros con los patch cords.
- La certificación mide longitud, pérdida de inserción, retorno y diafonía; una prueba de continuidad no confirma el rendimiento.
- El etiquetado, los planos y los reportes de certificación reducen fallas y permiten ampliar la red sin rehacer la instalación.
Siete conectores de red más usados
Si buscas cómo se llaman los conectores de red, los más utilizados son RJ45, keystone jack, LC, SC, ST, MPO/MTP y BNC. No existe una clasificación universal de siete elementos, pero estos modelos cubren aplicaciones comunes. Cada tipo de conector debe coincidir con el cable, el equipo y el entorno.
- RJ45 y keystone: redes de cobre.
- LC, SC y ST: enlaces de fibra.
- MPO/MTP: conexiones multifibra.
- BNC: cable coaxial y video.
Tipos de conectores de red y sus características
Los tipos de conectores de red se diferencian por su forma, capacidad y uso. Algunos conectores permiten terminar cables para puestos de trabajo, mientras otros conectan switches, paneles de parcheo o enlaces troncales. Una elección correcta reduce pérdidas de señal y fallas intermitentes.
¿Cuáles son los conectores de cable Ethernet?

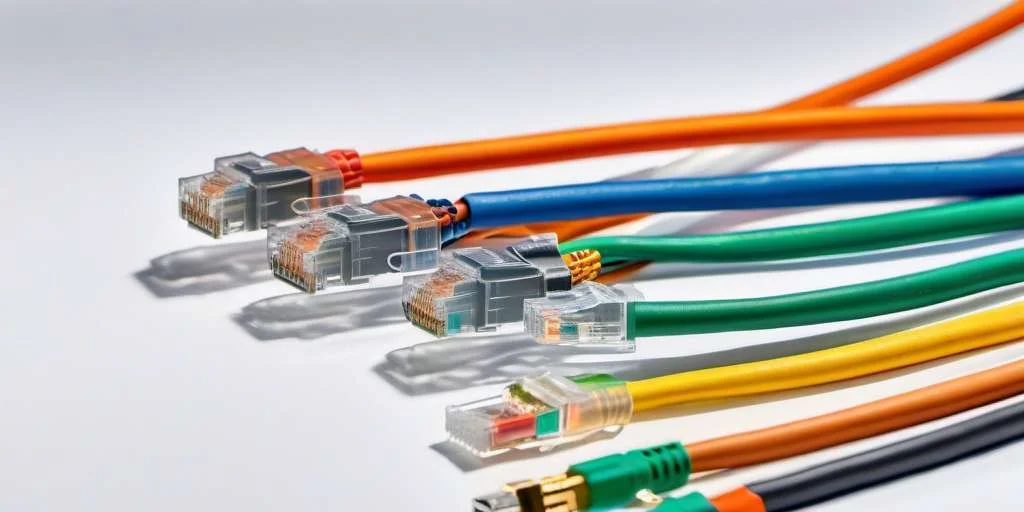

Los conectores RJ45 terminan los cables Ethernet en los extremos del cable. El keystone jack funciona como conexión hembra en placas de pared y paneles de parcheo. Ambos trabajan con cable de par trenzado en redes Ethernet y deben corresponder a la categoría del sistema.
Cat 6A admite la transmisión de datos de hasta 10 Gb/s en un canal de 100 metros cuando todos los componentes cumplen la categoría. Un conector inferior limita el rendimiento de los cables de red, aunque el punto parezca funcionar.
Diferencias entre RJ45, 8P8C y keystone
RJ45 es el nombre habitual del conector modular 8P8C empleado en Ethernet. El plug macho termina patch cords o enlaces directos, mientras el keystone jack hembra se coloca en placas, cajas y paneles. Distinguir estas piezas evita compras incompatibles y ayuda a documentar ambos extremos del cable.
Conectores de fibra y coaxiales
Los conectores de fibra óptica LC y SC se utilizan en distribuidores, switches y enlaces de alta velocidad. LC ocupa menos espacio, SC ofrece un acoplamiento sencillo y ST aparece en instalaciones antiguas. MPO/MTP reúne varias fibras para redes de alto rendimiento.
BNC se emplea con cable coaxial en sistemas de video existentes. Este tipo de cable transmite datos o señales mediante un conductor central protegido. Las instalaciones nuevas de CCTV suelen trabajar sobre red IP o fibra óptica.
Cómo elegir conectores de fibra óptica
LC resulta adecuado para switches, módulos SFP y distribuidores con alta densidad. SC permite una manipulación sencilla, mientras MPO/MTP concentra varias fibras en enlaces troncales. La elección debe coincidir con el tipo de fibra, la polaridad y el pulido UPC o APC.
Cada férula debe inspeccionarse y limpiarse antes de conectar o certificar. El polvo puede elevar la pérdida óptica y afectar la señal.
Tipos de cables y conectores compatibles
Conocer los tipos de cables y conectores evita combinar piezas que encajan físicamente, pero no entregan el desempeño esperado. El cable, el jack, el patch panel y el patch cord deben tener categorías compatibles.
¿Cuáles son los 4 tipos de cableado?
No existe una lista única de cuatro tipos de cable para todos los proyectos. En una red empresarial pueden agruparse como cobre UTP, cobre blindado, fibra multimodo y fibra monomodo. El coaxial queda como alternativa para video o infraestructura existente.
Categorías, blindaje y tipo de fibra
Cat 5e, Cat 6 y Cat 6A necesitan conectores Ethernet compatibles con su categoría, calibre y diámetro. En sistemas blindados, el cable, el jack y el patch panel deben mantener la continuidad del blindaje. Mezclar componentes reduce el desempeño al nivel de la pieza con menor capacidad.
Cómo elegir el conector correcto
La selección depende del equipo, la distancia y las condiciones del sitio. También deben revisarse la velocidad requerida, interferencia, densidad de puertos y ampliaciones futuras. Un levantamiento permite definir rutas, materiales y capacidad antes de comenzar los trabajos.
Enlace permanente, canal y MPTL
El enlace permanente comprende el cableado fijo entre el panel de parcheo y la toma, con una longitud máxima habitual de 90 metros. El canal añade los patch cords de ambos extremos y puede alcanzar 100 metros. En cámaras, puntos de acceso y controles de acceso, una configuración MPTL permite terminar el cable horizontal directamente con un plug.
Normas, instalación y certificación
Las terminaciones de cobre deben seguir T568A o T568B, respetar los criterios de ANSI/TIA-568.2-E para cableado de par trenzado y conservar el trenzado de los pares. La categoría debe mantenerse en el cable, los conectores, los paneles y los patch cords. La memoria técnica debe registrar los resultados de cada enlace.
SkyRed trabaja como integrador de infraestructura para IT y entrega planos, etiquetado y reportes de certificación. El proyecto puede conectar redes empresariales, CCTV y seguridad física. comunes con los conectores
Errores comunes con los conectores
Los errores frecuentes incluyen mezclar categorías, distorsionar demasiado los pares y omitir la certificación. Un rack sin etiquetas retrasa el diagnóstico y hace que la operación dependa de una sola persona. El mismo problema puede impedir revisar una cámara después de un incidente en el patio o en la bodega.
SkyRed documenta cada enlace para reducir retrabajos y preparar futuras ampliaciones. Esta información también ayuda durante auditorías, mudanzas y aperturas de nuevas sucursales. Solicita un levantamiento de sitio o una cotización para definir los conectores, rutas y pruebas que necesita tu proyecto.
